3D : AZIMUTH, HORIZON, AXIOM, EXTOL
Manuelles ou automatisées, les machines de mesure vidéo 3D sans contact
BATY commercialise une Machine de Mesure 3D manuelle (VENTURE XT) et une Machine de Mesure sans contact (VENTURE PLUS).
La VENTURE XT, la Machine de Mesure vidéo 3D Manuelle ou CN
Autrefois contrôlées manuellement avec le projecteur de profil, les pièces peuvent maintenant être mesurées sans contact et en automatique grâce à notre machine 3D Vidéo VENTURE XT.
La VENTURE XT est disponible en version manuelle ou en version CN et peut être fournie avec le Palpeur Renishaw en option. La VENTURE XT est en effet une machine de mesure tridimensionnelle, combinant dans un même programme l’utilisation des capteurs de mesure, caméra et stylet. Ses capacités de mesure utiles sont de 250 x 100 et 150 mm en Z, ou 300 x 300 mm en XY et 200 mm en Z.
La VENTURE XT est utile pour faire passer des pièces jusqu’à 300 mm et diminuer de façon exponentielle les temps de contrôle. Plus largement, elle permet de mesurer sans contact.
La VENTURE PLUS, la Machine de Mesure vidéo 3D Tridimensionnelle
La VENTURE PLUS, ce sont les technologies les plus performantes réunies pour la mesure vidéo : RENISHAW pour les règles et les palpeurs et NAVITAR pour les optiques, BATY FRANCE collabore avec les leaders de chaque domaine.
La VENTURE PLUS est recommandée pour la production de pièces de découpe à plat ou pour des pièces volumiques dont la matière ou les surfaces sont inaccessibles à un stylet RENISHAW.
4 modèles de VENTURE PLUS sont commercialisés par BATY France : VP-6460, VP-6490, VP-100100 et VP-100150.
Parmi les principales caractéristiques de la VENTURE PLUS , on peut citer le contrôle par caméra sans contact, la mesure par palpeur RENISHAW, les courses de mesure importantes, la facilité d’usage, le Logiciel fusion 3D Mk4 (sous Windows 10 Pro 64 bits), son Zoom 6.5:1 – 37x à 194x ou Zoom 12:1 – 25x à 220x, les déplacements motorisés CN, la commande par Joystick et la vitesse 350 mm / sec.
Facile à utiliser, notre logiciel FUSION 3D Mk4 fonctionne sur l’ensemble de nos machines tridimensionnelles. Développé par les ingénieurs de BATY, il est à ce jour le plus intuitif et donc le plus facile à utiliser sur le marché de la Machine à Mesurer Tridimensionnelle.
FUSION 3D Mk4 est entièrement graphique et permet de visualiser sous forme de dessins les cercles, droites, rayons, plans et toute autre entité palpée.
La VENTURE PLUS est utilisée essentiellement pour 3 tâches bien précises :
Relever le profil des pièces de découpe à plat.
Prendre le relai si la matière ou la surface est inaccessible avec un stylet.
Garder la pièce fixe pendant les mesures caméra.
Les Machines de mesure 3D avec contact
Une machine de mesure 3D permet à tous les opérateurs de mesurer et de juger la qualité finale d’une pièce. C’est l’option la plus polyvalente pour les instruments de contrôle.
Comment une machine de mesure 3D contact fonctionne-t-elle ?
Les Machines à Mesurer 3D sont équipées d’un capteur de mesure qu’elles déplacent dans leur espace de mesure en X, Y et Z avec une précision de positionnement au dixième de micron.
La bille enregistre sa position à chaque fois que la pièce est touchée. Dès lors que le nombre suffisant de points est obtenu, il est possible de déterminer par calcul, la géométrie et les dimensions de l’objet.
Quels sont les avantages d’une machine 3D ?
Dans des logiques de productivité toujours plus accrue, le contrôle dimensionnel est devenu un enjeu essentiel. Les machines tridimensionnelles permettent de faire face à ces enjeux et les opérateurs peuvent s’appuyer sur des moyens de contrôle précis, fiables et objectifs.
Le contrôle dimensionnel permet une précision au micron et une automatisation totale de la machine.
Réalisé par une machine, sa fiabilité augmente nettement mais pas seulement : la qualité de la mesure s’améliore et les non-conformités diminuent. Avec une machine de mesure 3D, c’est donc l’ensemble du processus de production qui s’améliore entrainant, à terme, une meilleure rentabilité.
Nos machines de mesure tridimensionnelle, les références mondiales du marché
Depuis 2007, BATY France commercialise les machines de mesure 3D contact ABERLINK, les plus performantes du marché. Spécialistes de la mesure tridimensionnelle, nous proposons 7 modèles de machines de mesure 3D contact, que vous choisirez selon vos besoins.
Extol CN, conçue pour les environnements hostiles
Constituée par un duo de machines tridimensionnelles polyvalentes et automatiques, la Extol CN améliore significativement votre productivité et de manière immédiate. Destinée au contrôle en atelier, elle est facile à déplacer. Adaptée à un environnement de métrologie non-climatisé, elle mesure avec une précision de 2.6 μm, quelle que soit la température ambiante.
AXIOM TOO MANUELLE, la métrologie à coûts maîtrisés
À la pointe de la technologie en matière de contrôle palpeur, la machine AXIOM TOO effectue des mesures extrêmement précises.
Simple à utiliser, elle est idéale pour les PME qui veulent contrôler en 3D tout en maîtrisant leurs investissements.
2 versions existent pour cette machine : la 6460 (Y : 600) et la 6490 (Y : 900).
AXIOM TOO CN, la mesure tridimensionnelle accessible à tous
L’AXIOM TOO CN allie à la fois ergonomie et précision. Son logiciel de mesure ABERLINK 3D Mk4, très simple, en fait la machine la plus accessible à tous les types d’opérateurs.
4 versions existent pour cette machine : la 6460 (Y : 600), la 6490 (Y : 900), la 6412 ( Y : 1200) et la 6415 (Y : 1500).
AXIOM TOO CN HS, la machine de mesure tridimensionnelle la plus rapide du marché
Pointure technologique en matière de contrôle Palpeur, l’Axiom TOO CN HS (High Speed) présente une performance inégalée. Grâce à son système d’entrainement, elle atteint une vitesse de déplacement de 1200 mm/seconde, permettant de diviser par 4 les temps de mesure habituellement atteints sur une machine à portique.
ABERLINK a équipé sa machine de composants mécaniques et électroniques haut de gamme et de règles de mesure haute précision RENISHAW ® 0.1 µm.
HORIZON 800 CN, précision extrême et rapidité
Première machine tridimensionnelle au monde dont les trois axes sont entrainés par des moteurs électriques à mouvement linéaire, l’HORIZON 800 CN élimine tout risque de friction et de vibration.
Cette absence de frottement permet à son tour d’éviter les échauffements, et vous laisse davantage de liberté sur le choix des accélérations et des vitesses de déplacement. Même si celles-ci sont très élevées, elles sont alors fluides et sans risque de dommages pour la machine.
La machine HORIZON 800 CN enregistre une précision de palpage inédite et se déplace en silence.
2 versions de cette machine ont été conçues par ABERLINK : la HO-10 (Y : 1000) et la HO-16 (Y : 1600).
HORIZON 1000 CN, idéale pour la mesure de grandes pièces
L’HORIZON 1000 CN peut mesurer des pièces jusqu’à 2 mètres de longueur, 1 mètre de largeur et 0.8 mètre de hauteur tout en restant sous une hauteur plafond de 3.1 mètres. Une grande précision de mesure pour vos grandes pièces, rendue possible grâce à cette machine tridimensionnelle de haute précision.
Là encore, 2 versions pour cette machine ont été développées par ABERLINK : la 1010 et la 1020, avec des amplitudes respectives Y variant de 1000 à 2000 mm.
L’ensemble des déplacements sont motorisés par des moteurs linéaires et pilotés par joystick.
L’HORIZON 1000 CN est uniquement proposée en version CN.
AZIMUTH CN, l’alternative au bras 3D pour les grandes pièces

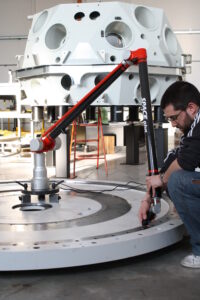

L’AZIMUTH CN remplace les bras de mesure 3D. Ces derniers sont accessibles aux budgets plus limités des TPME ou des PME mais ne répondent pas aux besoins de précision extrême. Grâce à cette machine, il est dorénavant possible de mesurer de grandes pièces de manière précise.
L’AZIMUTH CN est bien plus simple à utiliser et également plus abordable que les MMT fabriquées il y a encore quelques années, que leur complexité rendait très coûteuses.
Deux versions existent pour ce modèle : la 1220 et la 1230, pour un Y de 2000 jusqu’à 3000 mm.
Les accessoires pour vos machines 3D.
De nombreux accessoires vous permettent de gagner en confort, en précision et en performance.
Les joysticks:
Les joysticks vous permettent de remplacer la commande traditionnelle de vos machines de mesure tridimensionnelle. L’utilisateur gagne en ergonomie.
Très maniables, ils offrent une grande marge de flexibilité pour celui qui le manipule.
Palpeurs de mesure et têtes de mesures:
Les palpeurs de mesure sont des capteurs qui enregistrent les coordonnées XY et Z des points caractéristiques à la surface d’une pièce manufacturée. Les palpeurs peuvent être tactiles ou sans contact.
L’ensemble des machines tridimensionnelles proposées par BATY France sont équipées en standard de têtes de mesure Renishaw ® et en option d’une caméra.
Le bridage modulaire:
Ce système de fixation est fait de sous-ensembles qui évitent les montages dédiés uniquement à une pièce, chers à produire. Le bridage modulaire est réutilisable à l’infini et donc très économique.
Caméra et rétro éclairage:
Intégrer un objectif télécentrique à la caméra présente de nombreux avantages pour l’utilisateur et permet également d’augmenter de manière nette les performances de vos mesures.
Nous proposons également des solutions de rétro-éclairage avec lumière collimatée.
Un accompagnement unique et personnalisé durant l’achat de votre machine de mesure vidéo 3D
Les équipes de BATY vous accompagnent avant et après votre achat de machine 3D. Avant, en vous formant à l’utilisation des machines de mesure vidéo et après, en assurant un service de conseil et d’assistance.
- 2 jours de formation par 3 auditeurs
- 12 mois de garantie pièces
- 12 mois de garantie main d’oeuvre
- Installation sur site
- Vérification sur site
- Assistance téléphonique
- Mise à jour gratuite du logiciel
Nos équipes sont à votre disposition pour vous guider dans le choix de vos Machines de Mesure 3D et leurs accessoires correspondants.
