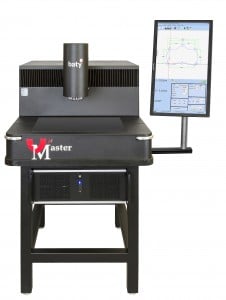

Le projecteur de profils numérique est un système de mesure par caméra de grande précision, autrement appelé Machine de mesure Vidéo 2D ou 3D.
Il permet d’inspecter une pièce et d’automatiser sa mesure par l’analyse et le traitement de son image sous fort grossissement numérique,
La surface et le profil pièce sont éclairés par un ensemble de leds placées au-dessus et en dessous de celle-ci.
Une caméra numérique haute résolution capte l’image ainsi produite. Cette image numérisée est scannée par un logiciel d’analyse et de mesure, qui sait contrôler et saisir avec précision chaque détail dimensionnel de la pièce inspectée.
La caméra équipée d’un objectif zoom optique peut restituer une image grossie bien plus fortement qu’un simple projecteur de profils optique.
On peut grossir l’image jusqu’à 350 fois et même au-delà en zoomant numériquement.
La caméra haute résolution de ces systèmes de contrôle géométrique est placée le plus souvent au-dessus de la pièce, sur une colonne qui se déplace en Z. Ce déplacement peut être équipé d’une règle de comptage au micron permettant la mesure de hauteurs.
Comme les projecteurs de profils, ces machines sont aussi équipées de tables de mesure à déplacements XY.

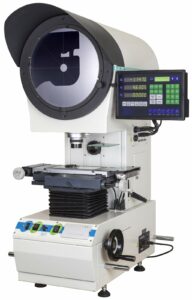

Autrefois seul le projeteur de profils optique permettait la mesure sans contact de pièces trop petites ou trop fragiles pour être palpées.
La qualité du contrôle dépendait entièrement de l’opérateur. C’est lui seul qui validait visuellement la mesure. Sa vue et son jugement n’étant pas infaillibles, la fiabilité du contrôle était variable.
Aujourd’hui les projecteurs de profil numérique sont des appareils de mesure qui permettent aux pièces d’usinage sur machines-outils à commande numérique, d’être mesurées automatiquement sans contact et sans erreur humaine.
Avec trois axes mesurant, ces projecteurs numériques deviennent de véritables machines de mesure tridimensionnelles sans contact, autonomes.
La mesure dimensionnelle classique, utilisant des instruments de mesure du type micromètre, comparateur ou colonne de mesure, est sans doute la méthode la plus accessible à tous les opérateurs amenés à faire du contrôle 2D.
Cependant, ces appareils ne permettent pas de mesurer les dimensions plus complexes et surtout en trois dimensions.
Le logiciel FUSION 3D, permet lui de réaliser ces mesures plus complexes.
Il fonctionne sous environnement Windows. Il permet la création et l’enregistrement de gammes de mesure, qui peuvent être exécutées de manière simple par tout type d’opérateur.
Le logiciel FUSION 3D, qui équipe toute la gamme de nos projecteurs numériques a été développé pour être utilisé en atelier, par des opérateurs sans formation métrologique.
Grace à sa simplicité, il rend accessible à tous la mesure 2D et 3D sans contact.
Ce type de machine est principalement utilisé pour la mesure de pièces de petite dimension ou ne pouvant être mesurées avec un instrument tactile qui les déformeraient. L’objet inspecté est généralement placé sur une table en verre transparent, pour permettre le contrôle de son profil..
Éclairage diascopique : La lumière est envoyée sur la pièce pour produire une ombre de son profil. L’objectif caméra situé au-dessus de la pièce capte son ombre et l’affiche sur un moniteur LCD.
Éclairage épiscopique : La surface de la pièce est éclairée par un anneau de leds lumineuses montées autour de l’objectif caméra ou axialement. L’mage ainsi générée est captée par la caméra située au-dessus de la surface éclairée. Cet éclairage permet l’inspection entre autres de formes non débouchantes.
Les projecteurs de profils numériques sont équipés d’objectifs zoom permettant de faire varier le grossissement de l’image caméra. Ces objectifs sont souvent motorisés et pilotables en CN dans un processus de mesure.
Le choix du niveau de grossissement est dicté par la pièce à mesurer. Ainsi, plus le détail à mesurer est petit, plus il sera nécessaire d’agrandir son image pour pouvoir le voir et donc le mesurer.
Le choix de la capacité de mesure de votre machine numérique dépend de la dimension des pièces à mesurer, mais aussi de leur nombre et de la fréquence d’utilisation.
Ainsi, si vous devez par exemple mesurer de petites pièces en très grand nombre, vous devriez opter pour une grande table permettant de palettiser le contrôle en plaçant plusieurs pièces sur la table au cours d’une même session de contrôle.
L’axe Z équipé d’une règle de comptage des déplacements autorise la mesure de hauteur sur les pièces. La détection de points de surface se fait par Autofocus.La mesure Z nécessite un fort grossissement optique pour être précise.
Nos projecteurs de profils numériques sont proposés en versions manuelle ou CN.
Ils peuvent être simplement des instruments de mesure 2D ou de véritables machines à mesurer tridimensionnelles combinant palpage contact et mesure caméra.
Les modèles BATY VENTURE 3D sont proposés avec des capacités de mesure étendues. X 250 à 1000 mm, Y 100 à 1200 mm et Z 150 0 750 mm.
Baty France est là pour vous aider à choisir le modèle adapté à votre besoin de mesure. Notre large gamme nous permet toujours de trouver la solution.
La plupart des fabricants actuellement présents sur le marché français de la mesure par caméra sont asiatiques ou américains. Baty est européen.
Baty a fait le choix de maintenir sa production en Angleterre malgré les surcouts que cela engendre. Cette proximité avec la France lui permet de fournir un service rapide et des machines simples et robustes qui répondent aux exigences en matière de qualité, de ses clients Français.
Nous commercialisons depuis 2007 les machines et accessoires des 2 références en matière de métrologie de précision ABERLINK et BATY.
Découvrez nos projecteurs de profil, machines de mesure 3D contact ou machines de mesure vidéo.

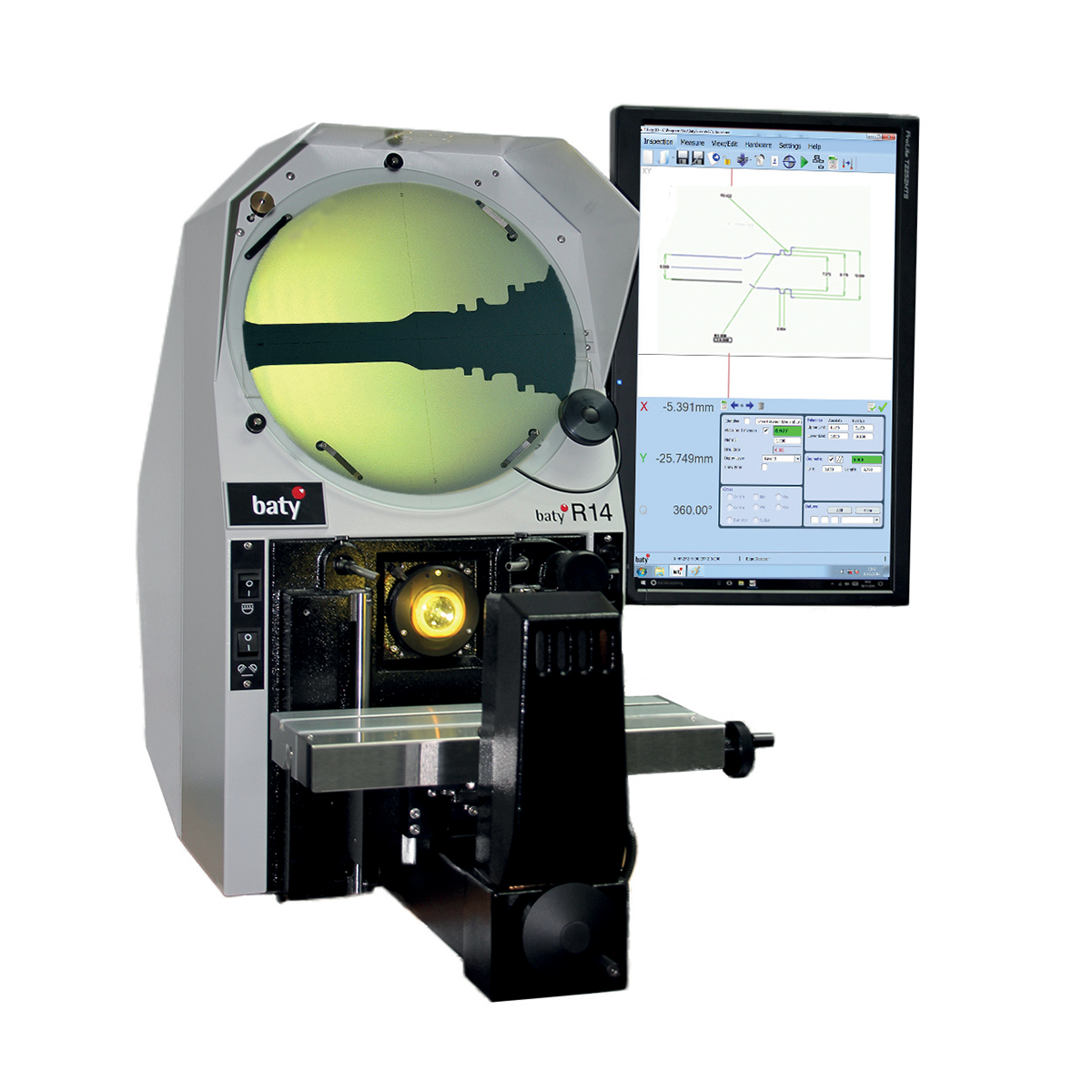

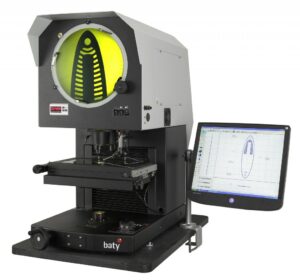

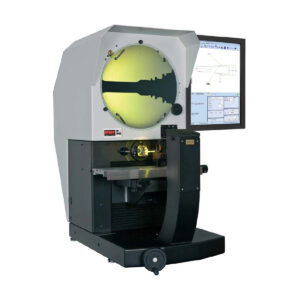

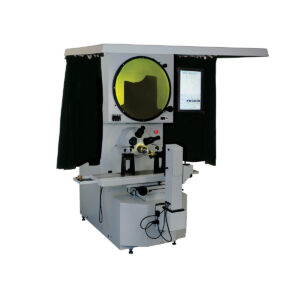

Baty International est reconnu depuis sa création pour son expertise en matière de projecteurs de profils numeriques. Voici notre sélection de 6 projecteurs, en fonction de vos besoins.
Capacité de mesure
X 400 mm
Y 300 mm
Surface de la table
420 x 320 mm
Poids maximum des pièces
25 Kg
Guidages
Portique sur patins à air
Déplacements
CN
Vitesse
100 mm / sec (CN)
Caméra
Caméra Couleur HR 2048 x 1598 px
Optiques
Objectif Télé-centrique - Autofocus
Grossissement
20x à 350 x
Eclairage
Eclairages programmables par diodes
Eclairages épiscopique et diascopique
Précision
7 μm
Résolution
ColourMap 1 μm
Equipement informatique
PC en rack industriel.
Ecran 19’’ + clavier et souris
Logiciel
Fusion 2D sous Windows 10 pro 64 bits
Le meilleur des accessoires de métrologie : palpeurs, têtes de mesure, joysticks, systèmes de fixation et caméras
Le logiciel Aberlink 3D Mk4, qui fonctionne sur l’ensemble de nos machines tridimensionnelles, est reconnu pour sa simplicité d’utilisation
