Machine de mesure manuelle : bras 3D, MMT à portique
Nos machines de mesure manuelles
Notre sélection de 2 machines manuelles, la Fulcrum est une MMT manuelle révolutionnaire et la machine AXIOM TOO est à la pointe de la technologie
Les engagements et garanties Baty France
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Baty & Aberlink : le duo gagnant de la mesure de précision
Comparatif des différentes Machines de mesure manuelles
Capacité de mesure
X 280 mm
Y 280 mm
Z 150 mm
X 640 mm
Y 600 – 900 – 1200 mm
Z 500 mm
Résolution
-
Règles Renishaw 0.5 μm
Précision ISO 10360-2
5.0µm
(2.9 + L / 250) μm
Guidages
-
Patins aérostatiques
Déplacements
Manuels
Manuels
Air
Non
65 L / min. 5 bars
Table
-
Granite
Charge maxi
-
300 – 500 Kg
Type de paleur
Renishaw TP20 ou TP 200
Renishaw TP8 - TP20
Logiciel
ABERLINK 3D Mk4
ABERLINK 3D Mk4
Equipement informatique
-
PC en rack industriel 19″
Ecran LCD 22″ clavier, souris
Réponses à vos questions
Sur une machine de mesure manuelle, l’opérateur déplace lui-même le palpeur ou la caméra jusqu’à la cote à contrôler manuellement sur les axes, avec des molettes, ou en guidant un bras articulé. La machine calcule et affiche la cote, mais c’est l’opérateur qui positionne. C’est la différence de fond avec une MMT (machine à mesurer tridimensionnelle).

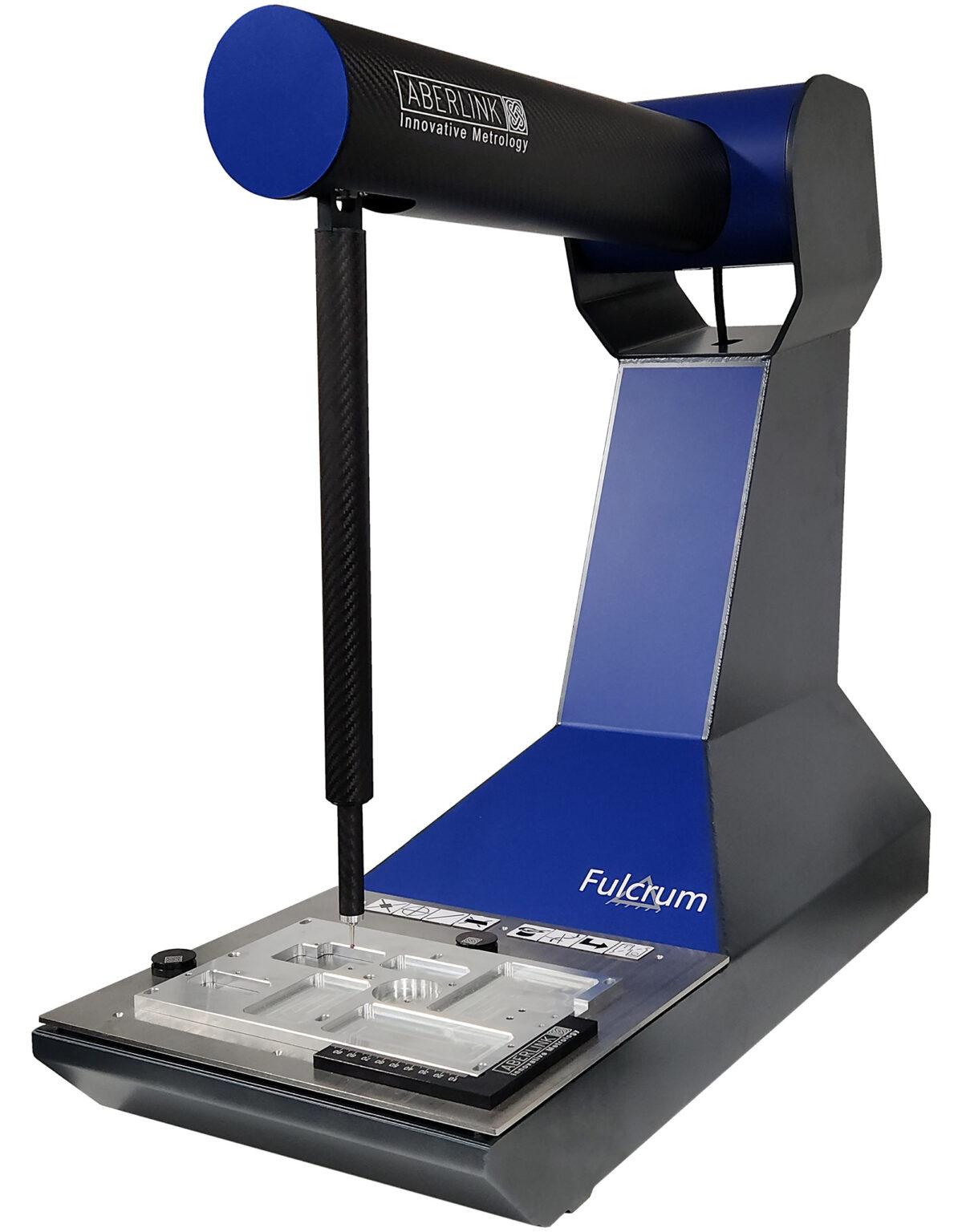

Un bras de mesure (comme le FULCRUM) est une des familles de machines de mesure manuelles, mais pas la seule. Il se distingue par ses trois axes rotatifs (au lieu d’un portique classique), sa portabilité et son absence de besoin en air comprimé, ce qui le rend adapté à une pose directe en atelier, près des machines-outils.
Ça dépend entièrement du modèle : le FULCRUM (bras de mesure) annonce (5 + L/1 000) µm, l’AXIOM too Manuelle (MMT à portique) atteint (2,9 + 0,4 L/100) µm selon la norme ISO 10360-2.

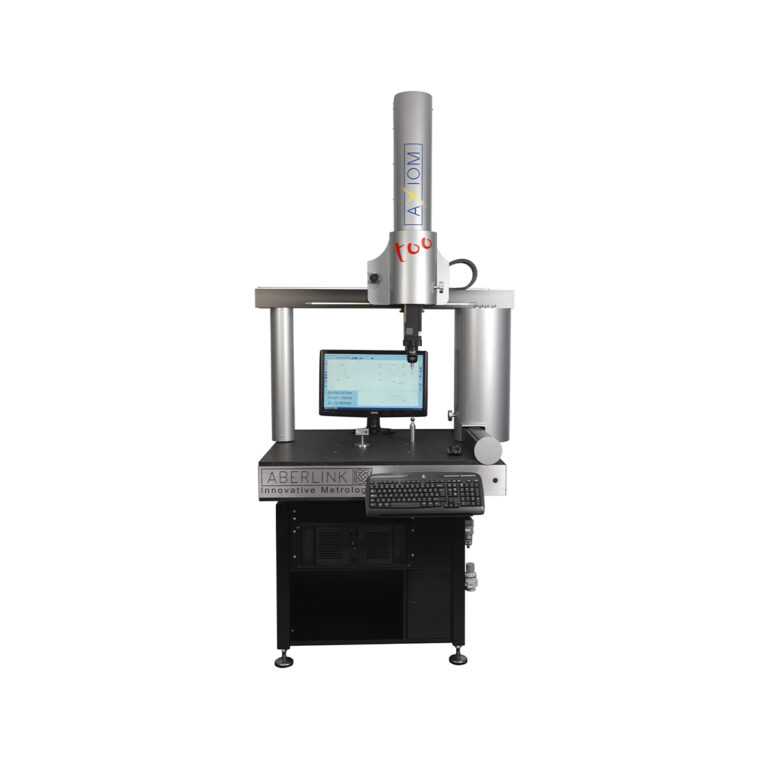

Un bras de mesure comme le FULCRUM ne nécessite qu’une alimentation électrique monophasée. Une MMT à portique sur patins aérostatiques comme l’AXIOM too a besoin d’air comprimé filtré et sec (classe 3, 5 bars, 50 L/min) pour garantir la fluidité des déplacements et donc la fiabilité de la mesure.
