R400
PROJECTEURS DE PROFILS
BATY est une référence en matière de projecteurs de profils depuis 1932.
Le projecteur de profils à éclairage horizontal R400, avec sa table en acier forte capacité, et ses courses de mesure X 300 et Y 200 mm, répond à 90 % des besoins en métrologie sans contact d’une entreprise.
Pièce de tournage ou usinée par fraisage, le R400 sera la solution.
Un projecteur horizontal compact

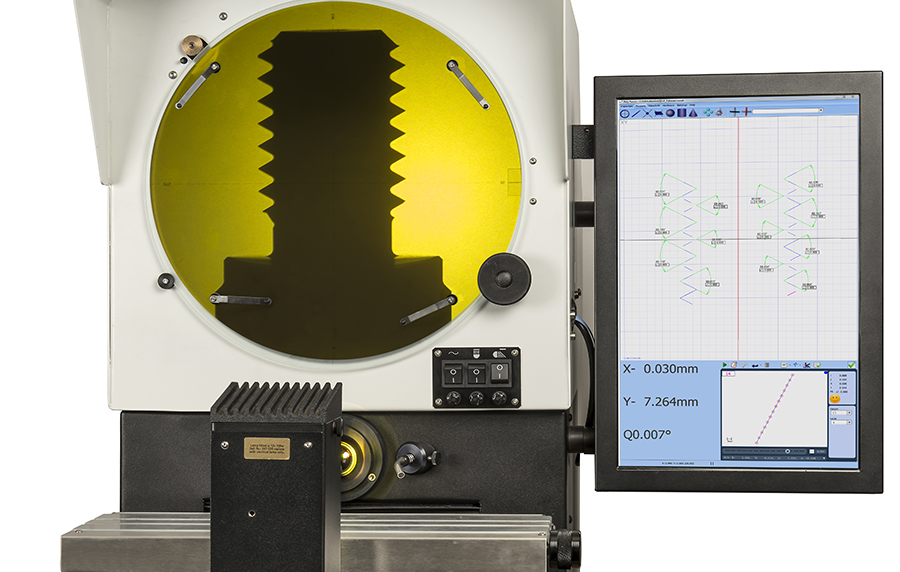

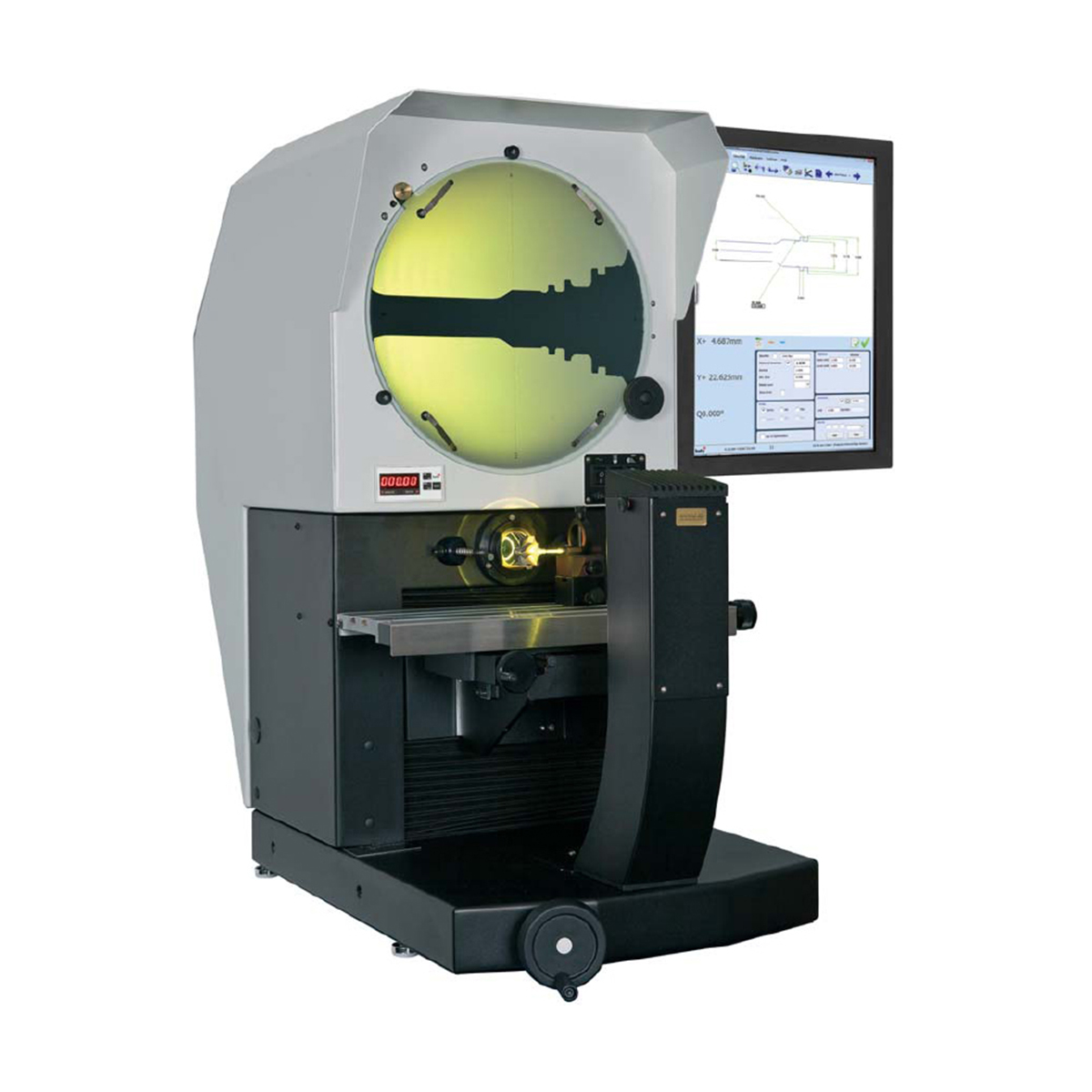

Le R400 est un projecteur de profils d’établi à projection horizontale.
Avec sa table équipée de deux rainures en queue d’aronde, l’opérateur peut dégauchir simplement ses pièces, en les plaçant perpendiculaires à l’objectif.
Elle supporte de lourdes pièces, jusqu’à 35 Kg.

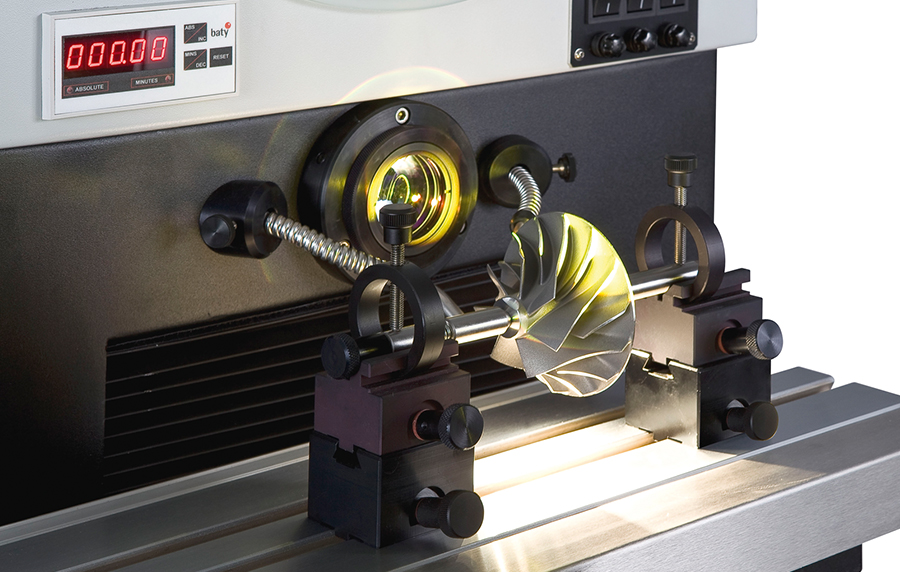

Les pièces de révolution peuvent être contrôlées jusqu’à 178 mm de diamètre.
Ses objectifs lumineux, produisent une image claire et précise en éclairage de profil ou de surface.
Le R400 a des dimensions réduites : il se positionne sur un établi, en atelier ou au sein de la métrologie.
Caractéristiques | R400
Ecran
Diamètre 400 mm
Course XY
300 x 150 mm
Résolution
0.5 μm
Episcopie
Fibres optiques
Visus
QC100, QC200 , FT2 – FUSION
Tourelle
–
Guidages
Rails de guidages à galets croisés SKF
Grossissements
10x | 20x | 25x | 50x | 100x
Champ de vision
40 | 20 | 16 | 8 | 4
Distance de travail
80 | 82 | 70 | 53 | 43
Diamètre maxi de la pièce
178,5 | 176,1 | 181 | 147 | 122,5
Hauteur maxi de la pièce
–
2 jours de formation par 3 auditeurs
Assistance téléphonique
12 mois de garantie pièces / main d’œuvre
Mise à jour gratuite du logiciel
Installation et vérification sur site
Remplissez le formulaire ci-dessous et recevez votre documentation par mail sous 24 heures
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
L'avis des équipes Baty France
Le projecteur de profil R400 est un matériel tous terrain.
Cette machine est montée avec des règles ACURITE 0.5 µm.
Au choix, elles seront connectées à une visu deux axes, un coffret 2D ou à un ordinateur avec logiciel de mesures FUSION 2D Mk4 sous Windows 10.
Il est difficile lorsqu’on achète un matériel de métrologie de choisir une solution qui restera pérenne au fil des années : le R400 répond à cette problématique puisque depuis 30 ans, il a été successivement équipé de règles, de moteurs et aujourd’hui d’un ordinateur de contrôle.
