Palpeurs bras de mesure tridimensionnelle

Palpeurs de mesure

Palpeur fixe

Palpeur fixe

Un palpeur fixe est fourni en standard avec chaque bras 3D. Différentes  dimensions de stylets Renishaw M4 peuvent être montés. Le diamètre de bille le plus petit est de 1 mm et la longueur de stylet maximum de 100 mm. La prise de point s’effectue en appuyant sur un bouton situé sur le corps du palpeur.


Palpeur flottant

Palpeur flottant    REVOLUTIONNAIRE !

Pour prendre un point l’opérateur exerce une brève pression sur sa bague ressort. En maintenant la pression il peut dans une courte séquence prendre un nuage de points. Une LED s’allume pendant le palpage pour lui indiquer si la prise de point est bien réalisée ou si la pression est trop élevée et dégrade la précision de mesure.

Verte = OK / Clignotante = En Limite / Rouge = Hors limite

Avec le palpeur flottant, les mesures sont bien plus répétables. Le contrôle constant de la pression de palpage et l’impact thermique minimal de l’utilisateur sont un avantage par rapport aux palpeurs fixes classiques.


Palpeur a déclenchement

Palpeur a déclenchement

Le palpeur Renishaw LP2, permet l’acquisition de points avec une pression minimale sur la surface palpée. Il est précis et rapide. La détection du point est automatique, sans influence de l’opérateur. Il accepte des stylets bille de 1mm, jusqu’à 100 mm de long.


Fourches laser pour contrôle de tubes

Fourches laser pour contrôle de tubes

Equipés de fourches Laser les bras 3D articulés permettent  le contrôle de tubes cintrés jusqu’au  Diamètre 200 mm.  5 tailles de fourches sont disponibles 30. 50. 80. 150 et 200 mm

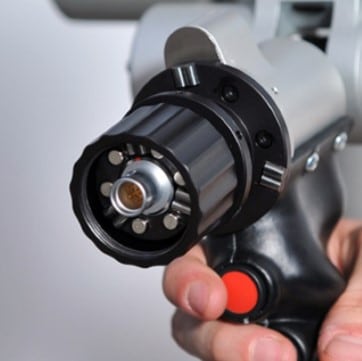

Reconnaissance du palpeur

Reconnaissance du palpeur

Equipées d’un système de bridage à embase magnétique, Toutes nos tètes de palpage peuvent rapidement être interchangées, sans recalibration. En effet, le logiciel  machine reconnait automatiquement le palpeur utilisé, une fois connecté. La précision du repositionnement est de 5 µm.


Vous pouvez retrouver les accessoires, le logiciel de mesure, associés à ces produits.

Bras de mesure TOMELLERI.
