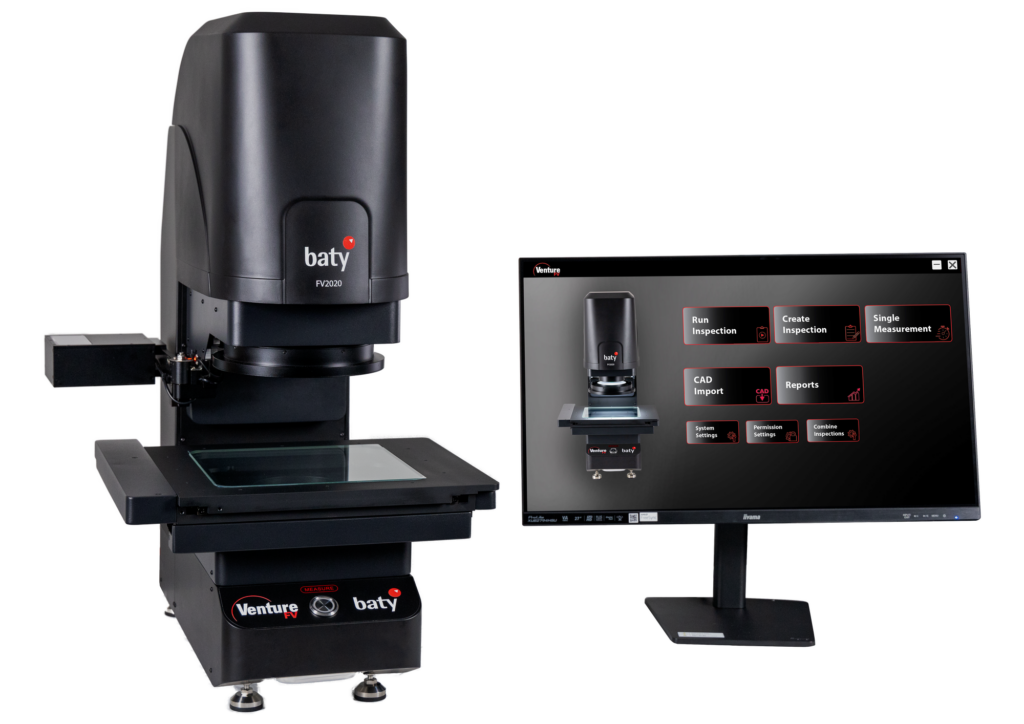

Projecteur de Profil Numérique
BATY FV
Mesure 1600 cotes en 1 sec
Simples et ultra rapides les Projecteurs de Profils Numériques BATY FV peuvent mesurer en AUTOMATIQUE et quelques SECONDES des centaines de pièces ou dimensions, placées dans leur champ caméra. La mesure est déclenchée par un simple bouton
Automatisation
Création de programmes en automatique de votre projecteur de profil numérique
De base les programmes sont réalisés par apprentissage sur une pièce type ou à partir de son fichier au format DXF.
En option, la création des programmes d’inspection peut aussi réalisée grâce à l’option « PROGRAM FROM CAD ». Celle-ci permet d’importer toutes les caractéristiques, les cotes et les tolérances associées directement à partir du fichier CAO au format DWG.
Reconnaissance automatique de programme pièce
Pas besoin de sélectionner un programme, le logiciel intuitif reconnaît les pièces par analyse d’image et sélectionne le programme adapté, ce qui permet de gagner du temps et d’éliminer les erreurs de l’opérateur.
Les pièces bonnes ou hors tolérance sont signalées à l’opérateur.
La lecture et la reconnaissance automatique de caractères permet en plus l’identification dans un lot de chaque pièce mesurée.
L’édition et l’enregistrement de rapports détaillés sont automatiques.
Le traitement statistique SPC des données est inclus.
Projecteur de profil numérique :
Haute précision de mesure
Grace à sa caméra haute résolution à 20 Mégapixels, sa double optique télé centrique, son éclairage de profil par LED, et à son éclairage annulaire de surface par LED motorisé en Z, la série BATY FV permet d’atteindre une précision de mesure jusqu’à +/- 1µm
La mise au point est automatique et motorisée, ainsi l’opérateur n’exerce aucune influence sur la mesure, contrairement aux projecteurs de profils optiques classiques. La détection automatique des arêtes pièce supprime l’influence de l’utilisateur.
La course de mise au point motorisée et automatique en Z permet de mesurer des pièces jusqu’à 75 mm d’épaisseur. La double optique télé centrique assure une parfaite précision quelle que soit l’altitude de l’entité géométrique détectée
Tables à mouvements croisés motorisées XY
Les projecteurs numériques BATY FV sont équipés en option de tables motorisées de capacités 200 x 200 mm ou 300 x 200 mm
Cette option permet de contrôler des pièces de grande dimension sortant du champ caméra. Pour cela le logiciel machine reconstitue l’image complète de la pièce en utilisant les photos prises sur la pièce à chaque déplacement de la table.
Cette option permet aussi d’augmenter considérablement le nombre de pièces mesurées lors de l’exécution d’un programme d’inspection.
Mesure de hauteurs en Z
Equipés en option d’un Capteur confocal 3D à codage chromatique les modèles VENTURE FV 3020 peuvent mesurer sans contact et en automatique des cotes de hauteur en Z.
Documentation technique
Remplissez le formulaire ci-dessous et recevez votre documentation par mail sous 24 heures
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Les engagements et garanties Baty France
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
La solution simple et puissante pour la mesure 3D
Logiciel FUSION 3D pour projecteur de profil numérique
La mesure dimensionnelle classique, utilisant des instruments de mesure du type micromètre, comparateur ou colonne de mesure, est sans doute la méthode la plus accessible à tous les opérateurs amenés à faire du contrôle 2D.
Cependant, ces appareils ne permettent pas de mesurer les dimensions plus complexes et surtout en trois dimensions.
Le logiciel FUSION 3D, permet lui de réaliser ces mesures plus complexes.
Il fonctionne sous environnement Windows. Il permet la création et l’enregistrement de gammes de mesure, qui peuvent être exécutées de manière simple par tout type d’opérateur.
Le logiciel FUSION 3D, qui équipe toute la gamme de nos projecteurs numériques a été développé pour être utilisé en atelier, par des opérateurs sans formation métrologique.
Grace à sa simplicité, il rend accessible à tous la mesure 2D et 3D sans contact.
