Baty International est le spécialiste incontestable en matière de production de projecteurs de profils, machines que notre société produit depuis 1932.

Découvrez nos 6 machines, d’une précision incroyable.

Qu’est-ce qu’un projecteur de profils?

Le projecteur de profils est un moyen de contrôle optique qui perm visuelle et le relevé dimensionnel d’une pièce sans contact et doncsans

Son principe de fonctionnement est simple.

La pièce à mesurer est éclairée par un faisceau lumineux, ce qui produit une ombre. L’ombre du profil extérieur de la pièce ainsi créée est captée par un objectif grossissant situé à son opposé, qui la projette par un jeu de miroirs, sur un écran en verre dépoli.

L’image est fidèle au profil original et peut être grossie jusqu’à 100 fois.

Une machine de mesure 2D accessible à tous

A l’origine le contrôle était réalisé uniquement par comparaison entre le profil projeté et son dessin sur calque, dessiné à la même échelle de grossissement que l’objectif utilisé.

Aujourd’hui les projecteurs sont des systèmes de mesure équipés de tables à mouvements croisés, elles même équipées de règles de mesure au micron qui permettent en déplaçant la pièce devant l’objectif de relever la distance entre deux éléments d’un profil.

Un calculateur géométrique enregistre la position XY de chaque point du profil et peut calculer, rayons, cercles, droites, distances ou angles.

Ainsi équipé le projecteur devient une véritable machine de mesure optique 2D de grande précision.

Projecteurs verticaux

Un projecteur dit « vertical » a un faisceau lumineux projeté verticalement. La source lumineuse peut être placée au-dessus ou en-dessous de la pièce. Ce type de construction implique que l’objet inspecté soit placé sur une table en verre transparent, pour permettre la projection de son profil.

Ce modèle est bien adapté à la mesure de pièces fines et plates ou extrêmement petites.

Projecteurs horizontaux

Un projecteur dit « horizontal » a un faisceau lumineux projeté horizontalement. La source lumineuse est placée devant la pièce. La table qui supporte la pièce est en acier et équipée généralement de rainures permettant de brider la pièce dans un vé ou un étau.

Ce modèle est bien adapté à la mesure de pièces de fraisage et tournage volumineuses.

Les différents types d’éclairages de la pièce

Éclairage diascopique : La lumière est envoyée sur la pièce pour produire une ombre de son profil. L’objectif situé derrière la pièce capte cette ombre et la projette grossie sur un écran  en verre.

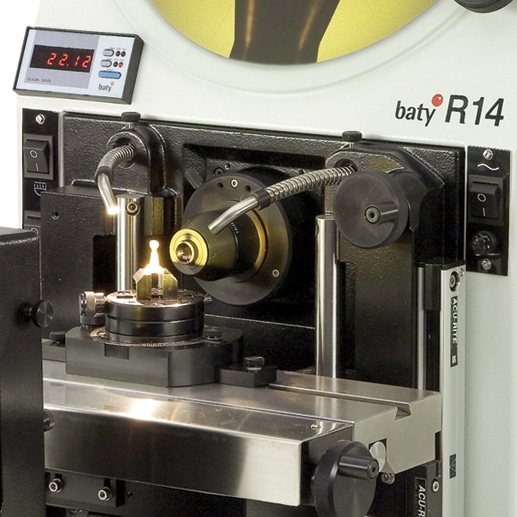

  • Éclairage épiscopique: La surface de la pièce est éclairée par des fibres optiques lumineuses orientables. L’image ainsi générée est captée par un objectif situé en face de la surface éclairée. Cet éclairage permet l’inspection entre autres d’alésages non débouchant.
Les différents grossissements optiques

Les projecteurs de profils sont équipés d’objectifs interchangeables, de différents niveaux de grossissement. Ces objectifs faits de lentilles en verre, sont des accessoires de très haute précision, conçus pour restituer sans la déformer l’image grossie d’une pièce.

Quel niveau de grossissement choisir ?

Six niveaux de grossissement optique sont proposés. 5X, 10X, 20X, 25X, 50X et 100X.

Le choix de l’objectif est dicté par la pièce à mesurer. Ainsi, plus le détail à mesurer est petit, plus il sera nécessaire d’agrandir son image pour pouvoir le voir et donc le mesurer.

A l’inverse, si l’on veut observer l’intégralité d’un profil extérieur de grande dimension, il sera sans doute utile d’utiliser un faible grossissement pour que l’image projetée soit entièrement visible à l’écran.

Quel diamètre d’écran choisir ?

La dimension de l’écran d’un projecteur de profils est entièrement liée au type de mesure à réaliser.

Si l’inspection est la comparaison du profil pièce à son calque dessiné à l’échelle, alors il faudra faire en sorte que l’écran permette d’afficher son image complète. Par exemple, si l’on a besoin de grossir 100 fois un détail pièce qui fait 5mm, il faudra un écran de diamètre 500mm.

Si l’on a uniquement besoin de mesure 2D et que l’on équipe son projecteur d’un calculateur géométrique, alors la taille de l’écran peut être réduite à son minimum.

Ce sont alors les courses de mesure de la table qui sont importantes.

Calculateur dimensionnel FUSION 2D

Pour répondre aux exigences les plus élevées en matière de précision de mesure, nos projecteurs de profils sont équipés d’optiques haut de gamme, et de règles de mesure haute résolution.

Les calculateurs Bidimensionnels qui équipent nos projecteurs BATY en font un moyen polyvalent et moderne de contrôle, pour atelier ou service métrologie.

Notre calculateur bidimensionnel FUSION 2D, sous environnement Windows. Permet la création et l’enregistrement de gammes de mesure, qui peuvent être exécutées de manière simple par tout type d’opérateur.

Les mesures réalisées sont enregistrées au format Excel, et sont donc stockables pour analyse SPC.

Avec ce type de calculateur, le projecteur devient un vrai instrument de mesure moderne de haute précision. Il mesure des cercles, des droites, des angles et toutes les cotes 2D que son système optique peut observer.

Baty, l’offre la plus complète du marché.

Six projecteurs Baty sont disponibles à la vente.

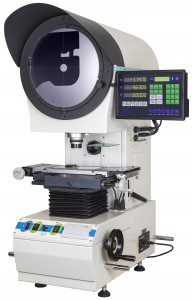

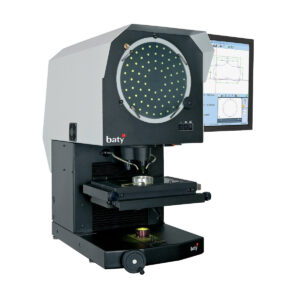

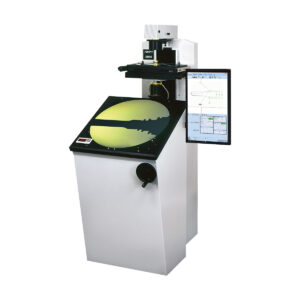

Trois projecteurs à faisceau vertical. Le SM300, le SM350 et le SM20.

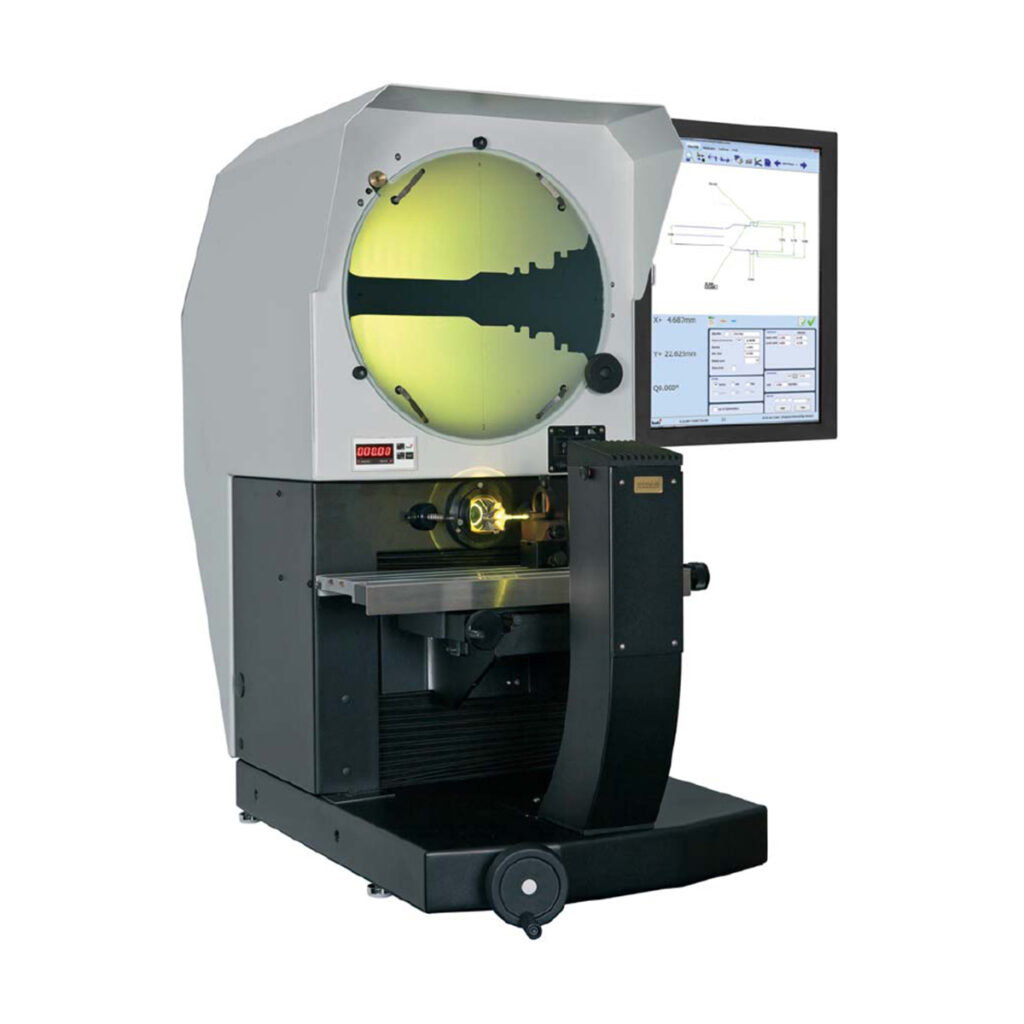

Trois projecteurs horizontaux, Le R14, le R400 et le R600.

Baty France est là pour vous aider à choisir le modèle adapté à votre besoin de mesure.

Notre large gamme nous permet toujours de trouver la solution.

Baty Fabricant de projecteurs de profils depuis 1932 en Angleterre.

Il est aujourd’hui de plus en plus rare de rencontrer un fabricant européen de qualité, à la fois compétitif en matière de performances et de prix.

Baty a fait le pari gagnant de maintenir sa production en Europe. Cette proximité avec la France permet à ses équipes de fournir un service rapide, qui répond mieux aux exigences en matière de qualité, de ses clients qui sont aussi ses voisins

Projecteur de profils, quel avenir ?

Malgré la naissance et le développement de nouveaux moyens de mesure, du type bras de mesure, machines vidéo 2D ou CMM, le contrôle qualité avec un projecteur de profils reste encore aujourd’hui indispensable pour couvrir tous les besoins en Métrologie dimensionnelle.

Il reste par sa simplicité d’utilisation, un moyen accessible à tous types d’opérateurs.

Depuis son invention à la fin du 19ème Siècle, le projecteur de profils n’a cessé de se moderniser. Il saura n’en doutons pas prendre toute sa place dans l’industrie du futur.

Baty & Aberlink : le duo gagnant de la mesure de précision

Nous commercialisons depuis 2007 les machines et accessoires des 2 références en matière de métrologie de précision ABERLINK et BATY.

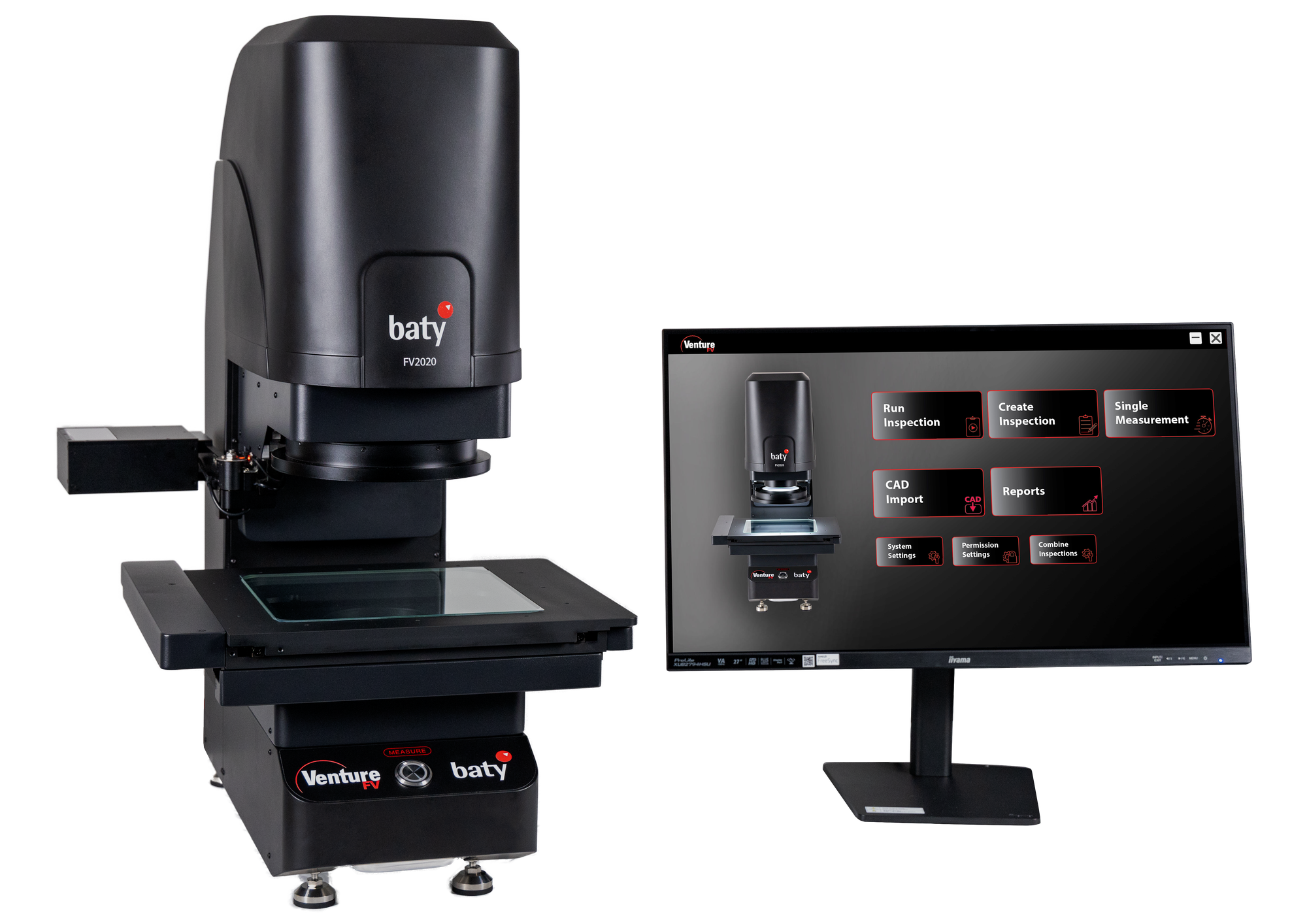

Découvrez nos projecteurs de profilmachines de mesure 3D contact ou machines de mesure vidéo.

Nos projecteurs de profils

Baty International est reconnu depuis sa création pour son expertise en matière de projecteurs de profils. Voici notre sélection de 6 projecteurs, en fonction de vos besoins.

Comparatif des différents projecteurs de profils

Ecran

Diamètre 350 mm

Diamètre 400 mm

Diamètre 600 mm

Diamètre 300 mm

Diamètre 350 mm

Diamètre 500 mm

Course XY

175 x 100 mm

300 x 150 mm

450 x 200 mm

150 x 50 mm

250 x 120 mm

250 x 120 mm

Résolution

0.5 μm

0.5 μm

0.5 μm

0.5 μm

1 μm

0.5 μm

Episcopie

Fibres optiques

Fibres optiques

Fibres optiques

Miroir

Fibres optiques

Fibres optiques

Visus

QC100, QC200, FT2 – FUSION

QC100, QC200, FT2 – FUSION

QC100, QC200, FT2 – FUSION

-

QC100, QC200, FT2 – FUSION

QC100, QC200, FT2 – FUSION

Tourelle

-

-

4 Objectifs

-

3 Objectifs

3 Objectifs

Guidages

-

Rails de guidages à galets croisés

Rails de guidages à galets croisés

Rails de guidages à galets croisés

Rails de guidages à galets croisés

Rails de guidages à galets croisés

Grossissements

10x | 20x | 25x | 50x | 100x

10x | 20x | 25x | 50x | 100x

5x | 10x | 20x | 25x | 50x | 100x

10x | 20x | 50x | 100x

10x | 20x | 25x | 50x | 100x

10x | 20x | 25x | 50x | 100x

Champ de vision

34 | 17 | 13,5 | 6,8 | 3,4

40 | 20 | 16 | 8 | 4

120 | 60 | 30 | 24 | 12 | 6

30 | 15 | 6 | 3

34 | 17 | 13,5 | 6,8 | 3,4

50 | 25 | 20 | 10 | 5

Distance de travail

80,5 | 38,5 | 28 | 15,5 | 30

80 | 82 | 70 | 53 | 43

245 | 135 | 132 | 106 | 93 | 50

77,7 | 44,3 | 24,5 | 25,3

83,98 | 37,05 | 29,42 | 16,58 | 41,18

135 | 132 | 106 | 93 | 50

Diamètre maxi de la pièce

100 | 100 | 79 | 44 | 96

178,5 | 176,1 | 181 | 147 | 122,5

406 | 343 | 343 | 343 | 343 | 235

160 | 130 | 55 | 60

220 |162,27 | 52,62 | 51,51 | 139,94

200 | 200 | 200 | 180 | 85

Hauteur maxi de la pièce

-

-

80

80

114 | 113 | 106 | 111 | 103

150 | 153 | 155 | 150 | 150
