Projecteur de profils R14
Projecteur de profils
BATY fabrique des projecteurs de profils depuis 1932.
Le modèle R14 est le projecteur de profils le plus polyvalent et le plus vendu.
Cet appareil est à la fois adapté pour contrôler les pièces de fraisage et de tournage.
C’est un projecteur à éclairage horizontal, avec table en acier, à courses transversale et verticale.
Le R14 est particulièrement apprécié pour son adaptabilité et sa robustesse.
Le meilleur des projecteurs de profils
Le best-seller des projecteurs de profils

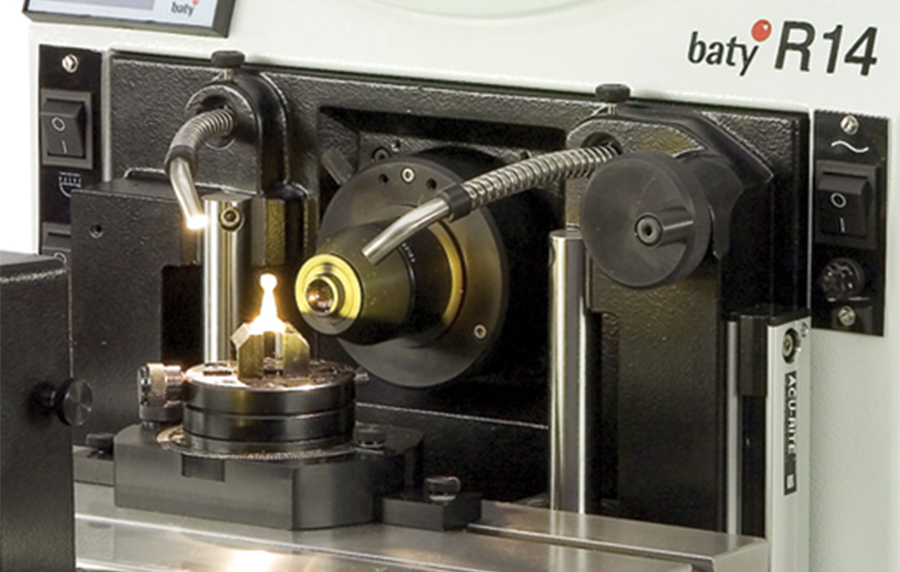

Ce projecteur à éclairage horizontal possède une table acier, à courses transversale et verticale, qui est équipée d’une rainure en queue d’aronde qui permet de fixer un dispositif entre-pointes, pour les pièces de révolution jusqu’à 100 mm de diamètre.
Ce projecteur peut aussi mesurer les pièces de fraisage à faces parallèles, qui seront directement posées debout, sans dégauchissage additionnel.
Ses objectifs au choix de x10 à x100 de grossissement, extrêmement lumineux , produisent une image très détaillée de la pièce visualisée à l’écran.
Son encombrement très faible, permet de le positionner sur une simple table, dans le local de production ou en métrologie.
Robuste, il est adapté à tous les environnements.
L'avis des équipes Baty France
Le projecteur de profils R14 est livré avec des règles ACURITE 0.5 µm.
Selon les besoins de l’utilisateur, il peut accueillir une visu deux axes, un calculateur 2D ou notre logiciel de meures FUSION 2D Mk4 sous Windows 10 avec son ordinateur.
Depuis 90 ans, BATY a acquis une renommée mondiale en tant que constructeur d’appareils de qualité, destinés à toutes les sociétés industrielles. Le R14, est le meilleur représentant de son savoir-faire.
Son prix très attractif en fait l’un des plus abordables du marché.
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Les engagements et garanties Baty France pour votre machine de mesure 3D
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
Caractéristiques | R14
Ecran
Diamètre 350 mm
Course XY
175 x 100 mm
Résolution
0.5 μm
Episcopie
Fibres optiques
Visus
QC100, QC200 , FT2 – FUSION
Tourelle
–
Guidages
–
Grossissements
10x | 20x | 25x | 50x | 100x
Champ de vision
34 | 17 | 13,5 | 6,8 | 3,4
Distance de travail
80,5 | 38,5 | 28 | 15,5 | 30
Diamètre maxi de la pièce
100 | 100 | 79 | 44 | 96
Hauteur maxi de la pièce
–
