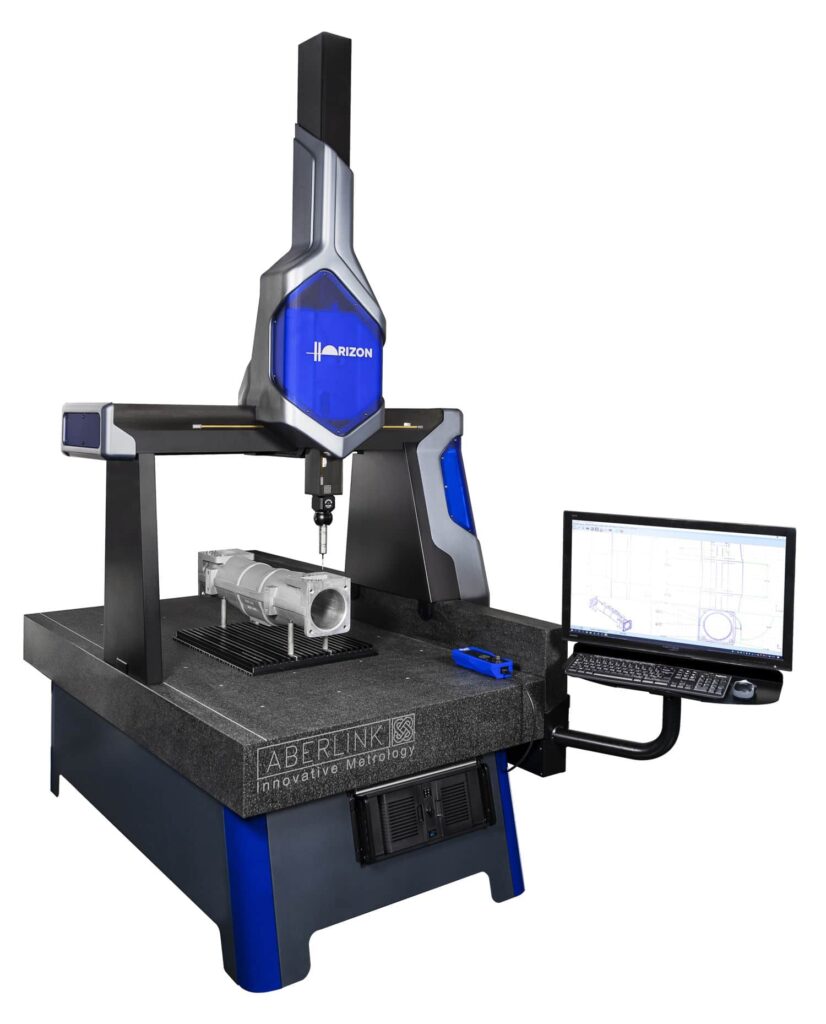

Machine de mesure 3D HORIZON 1000
L’HORIZON 1000 CN est une Machine à Mesurer Tridimensionnelle de grande capacité et de haute précision.
Elles sont proposées uniquement en version CN. L’ensemble des déplacements sont motorisés par des moteurs linéaire et pilotés par joystick.
Idéale pour mesurer vos pièces jusqu'à 2 mètres
L’HORIZON 1000 CN peut mesurer des pièces jusqu’à 2 mètres de longueur, 1 mètre de largeur et 0.8 mètre de hauteur tout en restant sous une hauteur plafond de 3.1 mètres.
Quand on fabrique de grandes pièces il est impératif de pouvoir les mesurer de la manière la plus précise qui soit, à savoir avec une Tridimensionnelle.
Pour s’adapter à vos besoins en atelier, ABERLINK a conçu 2 versions pour cette machine : la 1010, 1020, aec une amplitude Y variant de 1000 à 2000 mm.
Mesurez là ou ça compte
HORIZON 1000 CN, idéale pour la mesure de grandes pièces
L’HORIZON 1000 CN peut mesurer des pièces jusqu’à 2 mètres de longueur, 1 mètre de largeur et 0.8 mètre de hauteur tout en restant sous une hauteur plafond de 3.1 mètres. Une grande précision de mesure pour vos grandes pièces, rendue possible grâce à cette machine tridimensionnelle de haute précision.
Là encore, 2 versions pour cette machine ont été développées par ABERLINK : la 1010 et la 1020, avec des amplitudes respectives Y variant de 1000 à 2000 mm.
L’ensemble des déplacements sont motorisés par des moteurs linéaires et pilotés par joystick.
L’HORIZON 1000 CN est uniquement proposée en version CN.
L'avis des équipes Baty France
Sa structure compacte et son logiciel ultra simple à utiliser, la placent parmi nos best sellers.
Plébiscitée par nos clients, elle couvre l’ensemble de leurs besoins en métrologie dimensionnelle. Produite en grande série dans notre usine Anglaise, elle a le meilleur rapport qualité prix de l’ensemble de ses concurrentes.
Son point fort est avant tout son logiciel de contrôle 3D : il a été conçu pour être compris par tous, sans qu’il soit nécessaire d’être un professionnel de la mesure tridimensionnelle.
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Les engagements et garanties Baty France pour votre horizon 1000 cn
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
Boostez votre Horizon 1000CN avec nos accessoires
Le meilleur des accessoires de métrologie :
– palpeurs
– têtes de mesure
– joysticks
– systèmes de fixation et caméras
Caractéristiques | HORIZON 1000 CN
Capacité de mesure
X 1000 mm
Y 1000 – 2000 mm
Z 800 mm
Résolution
Règles Renishaw 0.1 μm
Précision
TP 20 (1.9 + L / 250) μm
TP 200 (1.8 + L / 250) μm
SP 25M (1.75 + L / 250) μm
Guidages
Patins aérostatiques
Déplacements
Moteurs linéaires
Vitesse
1020 mm / seconde
Accélération
1020 mm / seconde
Air
65 L / min. 5 bars
Table
Granite
Charge maxi
de 1000 à 1500 Kg
Type de palpeur
Gamme Renishaw au choix
Logiciel
ABERLINK 3D Mk4
Equipement informatique
PC en rack industriel 19″
Ecran LCD 27″
Windows 10 pro 64 bits
clavier, souris, joystick.
Documentation technique
Remplissez le formulaire ci-dessous et recevez votre documentation par mail sous 24 heures
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Une solution simple et puissante
Logiciel Aberlink 3D Mk4
Son interface entièrement graphique permet aux utilisateurs de visualiser sous forme de dessins les cercles, droites, rayons, plans et autres entités palpées.
– Correction auto du décalage d’outil
– Automatisation des séquences d’inspection
– Rapports, tolérances, export vers MES/QA (selon configuration)
– Interface intuitive → appropriation rapide des équipes atelier
