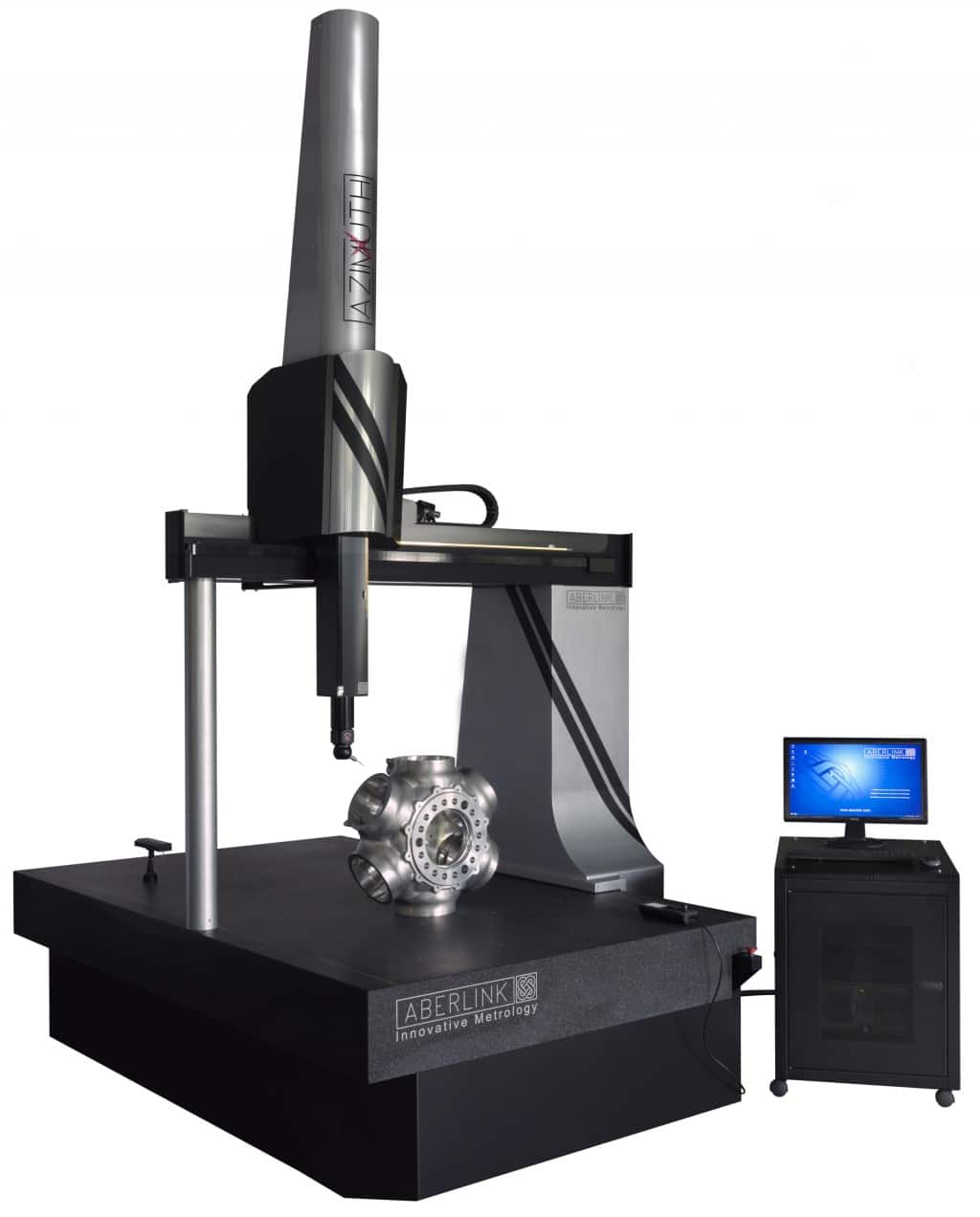

Machine de mesure 3D AZIMUTH
La Machine à Mesurer Tridimensionnelle AZIMUTH a été développée pour permettre aux fabricants de grandes pièces, de les mesurer de manière précise, en se substituant aux classiques bras de mesure 3D, beaucoup moins précis.
La MMT pour les grosses pièces
Jusqu’alors le moyen le plus économique pour passer de très grosses pièces était le Bras 3D.
Les MMT étaient beaucoup trop chères et compliquées. Résultat, même imprécis, le bras 3D dominait.
Aujourd’hui l’AZIMUTH apporte une solution adaptée en précision, en ergonomie logiciel et surtout en prix, dans ses 2 versions : la 1220 et 1230 pour un Y de 2000 jusqu’à 3000 mm.
L’alternative
AZIMUTH CN, l’alternative au bras 3D
L’AZIMUTH CN remplace les bras de mesure 3D. Ces derniers sont accessibles aux budgets plus limités des TPME ou des PME mais ne répondent pas aux besoins de précision extrême. Grâce à cette machine, il est dorénavant possible de mesurer de grandes pièces de manière précise.
L’AZIMUTH CN est bien plus simple à utiliser et également plus abordable que les MMT fabriquées il y a encore quelques années, que leur complexité rendait très coûteuses.
Deux versions existent pour ce modèle : la 1220 et la 1230, pour un Y de 2000 jusqu’à 3000 mm.
L'avis des équipes Baty France
BATY France a pour objectif de faciliter l’accès à une mesure de qualité, même dans les petites structures industrielles.
Certifier à son client la conformité dimensionnelle du produit fabriqué est un impératif.
La responsabilité du sous-traitant est engagée. Il faut être certain de ses cotes et maîtriser leur dérive en cours d’usinage.
Pour répondre à ces exigences, avec une incertitude de mesure qui soit bien en dessous des tolérances pièces, un outil, la MMT AZIMUTH.
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Les engagements et garanties Baty France pour votre azimuth
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
Boostez votre azimuth CN avec nos accessoires
Le meilleur des accessoires de métrologie :
– palpeurs
– têtes de mesure
– joysticks
– systèmes de fixation et caméras
Caractéristiques | AZIMUTH
Capacité de mesure
X 1200 mm
Y 1000 – 2000 mm
Z 1000 mm
Résolution
Règles Renishaw 0.1 μm
Précision
TP 20 (2.9 + L / 250) μm
TP 200 (2.8 + L / 250) μm
SP 25M (2.6 + L / 250) μm
Guidages
Patins aérostatiques
Déplacements
CN commandés par joystick
Vitesse
600 mm / seconde²
Accélération
600 mm / seconde²
Air
65 L / min. 5 bars
Table
Granite
Charge maxi
1500 Kg
Type de palpeur
Gamme Renishaw au choix
Logiciel
ABERLINK 3D Mk4
Equipement informatique
PC en rack industriel 19″
Ecran LCD 27″
Windows 10 pro 64 bits
clavier, souris, joystick avec écran tactil couleur.
