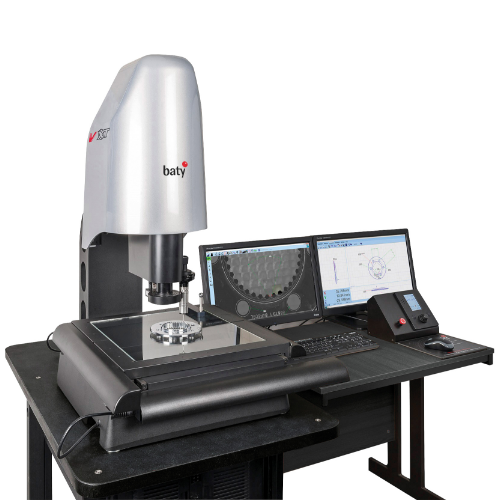

Machine de mesure video Venture XT
La machine 3D Vidéo VENTURE XT de BATY est conçue pour mesurer sans contact et en automatique les pièces qui étaient contrôlées autrefois au Projecteur de profil manuellement.
Cette technologie utilisant l’analyse d’images numériques a divisé de manière exponentielle les temps de contrôle.
Une machine de mesure vidéo compacte
Baty, est à l’origine fabricant de projecteurs de profils, depuis 1932.
C’est avec le développement de l’informatique et des caméras numériques dans les années 90, qu’il a développé cette nouvelle gamme.
Elle est disponible en versions Manuelle ou CN, avec en option un Palpeur Renishaw.
Ses capacités de mesure utile sont 250 x 100 et 150 mm en Z, ou 300 x 300 mm en XY et 200 mm en Z. Une rehausse (VI 2510) standard de 80 mm de son col de cygne assure le passage de pièces jusqu’à 230 mm.
Description de la venture XT
Autrefois contrôlées manuellement au Projecteur de profil, les pièces peuvent maintenant être mesurées sans contact et en automatique grâce à notre machine 3D Vidéo VENTURE XT.
D’une extrême précision (2 µm), la VENTURE XT permet de mesurer sans contact et d’atteindre des grossissements optiques de 27 X à 350 X. Elle vous permet de diminuer les temps de contrôle de manière exponentielle.
Détails de la VENTURE XT
Disponible en version manuelle ou en version CN.
Palpeur Renishaw en option : la VENTURE XT est une machine de mesure tridimensionnelle, combinant dans un même programme l’utilisation des capteurs de mesure, caméra et stylet.
Capacités de mesure utile : 250 x 100 et 150 mm en Z, ou 300 x 300 mm en XY et 200 mm en Z
Fonctions de la VENTURE XT
Très grande précision, 2 µm
Mesurer sans contact.
Logiciel de mesure très intuitif.
Grossissements optique de 27 X à 350 X.
Diminuer de façon exponentielle les temps de contrôle.
Capacité de charge de la table, 25 Kg.
La VENTURE PLUS est recommandée pour la production de pièces de découpe à plat ou pour des pièces volumiques dont la matière ou les surfaces sont inaccessibles à un stylet RENISHAW. Elle peut également être très utile pour prendre le relai lorsque votre surface est inaccessible avec un stylet ou lorsque vous avez besoin de conserver la pièce fixe lors de vos mesures caméra.
6 modèles sont commercialisés par Baty France ( VP-6460, VP-6490,VP-80100-CNC-XT, VP-80160-CNC-XT, VP-100120-CNC-XT et VP-100200-CNC-XT).
Caractéristiques | Venture XT
Capacité de mesure
X 250 mm – 300 mm
Y 100 mm – 300 mm
Z 150 mm – 200 mm
Surface de la table
414 mm x 262 mm
464 mm x 462 mm
Poids maximum des pièces
25 Kg
Guidages
Rails à Galets Croisés
Déplacements
Manuels ou CN (commandés par Joystick en version CN)
Vitesse
150 mm / sec
Caméra
Couleur Haute résolution 2048 x 1590 pixels
Optiques
Objectif zoom MANUEL ou MOTORISE (version CN)
Grossissement
Zoom 6.5:1 – 37x à 194x ou Zoom 12:1 – 25x à 220x
Eclairage
Eclairages Programmables par Diodes. Episcopique, Diascopique et Axial
Précision
2 μm + ( L / 100 )
Résolution
Règles Heidenhain 0.5 μm
Type de palpeurs
Gamme Renishaw
Logiciel
Fusion 3D Mk4 sous Windows 10 pro 64 bits
Equipement informatique
Pc en rack 19’’, 2 écrans LCD 19’’, clavier, souris, joystick.
Documentation technique
Remplissez le formulaire ci-dessous et recevez votre documentation par mail sous 24 heures
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Les engagements et garanties Baty France pour votre EXTOL
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
L'avis des équipes Baty France
Compacte, la VENTURE XT s’installe sur un simple bureau, ou peut être fournie avec un meuble support, intégrant le PC machine.
Elle permet non seulement de mesurer sans contact mais peut aussi être équipée d’un palpeur RENISHAW, ce qui en fait alors une machine de mesure tridimensionnelle, combinant dans un même programme l’utilisation des capteurs de mesure, caméra et stylet.
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Une solution simple et puissante
Logiciel Aberlink 3D Mk4
Son interface entièrement graphique permet aux utilisateurs de visualiser sous forme de dessins les cercles, droites, rayons, plans et autres entités palpées.
– Correction auto du décalage d’outil
– Automatisation des séquences d’inspection
– Rapports, tolérances, export vers MES/QA (selon configuration)
– Interface intuitive → appropriation rapide des équipes atelier
