Capacité de mesure
X 400 mm
Y 300 mm
X 250 – 300 mm
Y 100 – 300 mm
Z 150 – 200 mm
X 640 – 1000 mm
Y 600 – 1500 mm
Z 250 – 400 mm
Menu
les machines de mesure vidéo 2D et 3D
Baty International est reconnu pour la qualité de ses machines de mesure vidéo 2D et 3D, nous vous invitons à découvrir ces 3 machines, manuelles ou motorisées, sur patins aérostatiques ou sur galets… quelle qu’elle soit, la qualité sera toujours au rendez-vous.

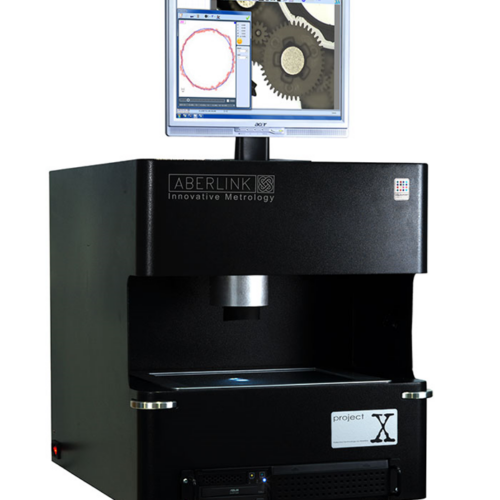

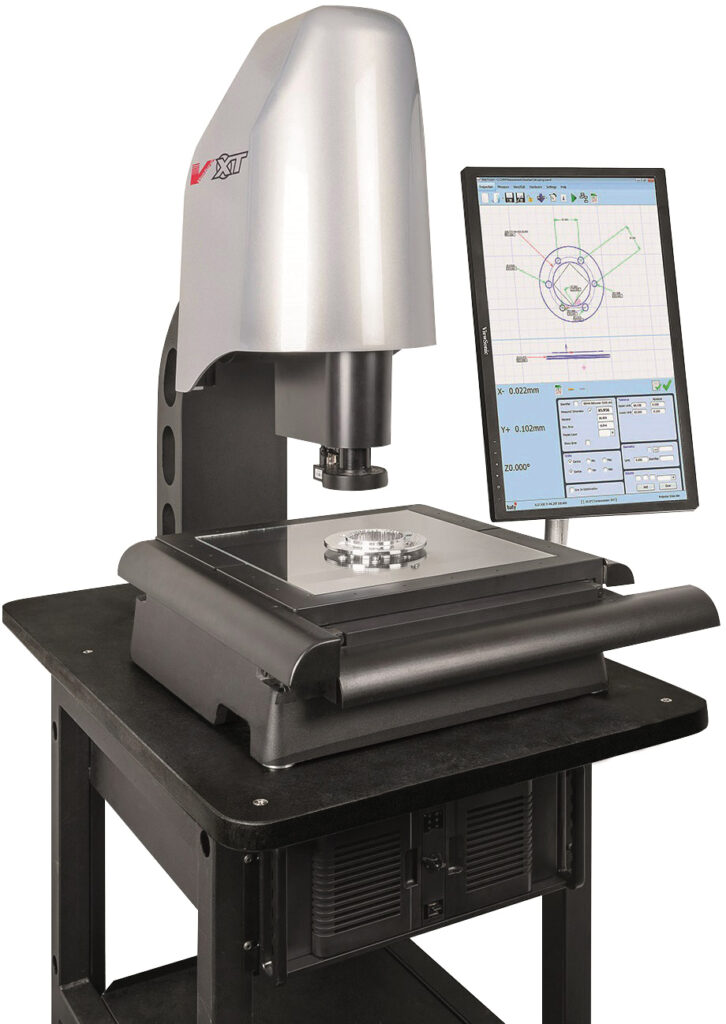

Nos machines de mesure vidéo 2D et 3D
Notre sélection de 3 machines à choisir en fonction de la taille de vos pièces et de vos besoins en matière de guidage et de déplacements.
Comparatif des différentes machines de mesure vidéo
Surface de la table
420 x 320 mm
414 x 262 mm
464 x 462 mm
714 x 900 mm
714 x 1200 mm
1050 x 1350 mm
1050 x 1850 mm
Poids maximum des pièces
25 Kg
25 Kg
75 Kg
Guidages
Portique sur patins à air
Rails à galets croisés
Portique sur patins à air
Déplacements
CN
Manuels - CN commandés par joystick
Motorisés – CN – Commande par Joystick
Vitesse
100 mm / sec (CN)
150 mm / sec
350 mm / sec
Caméra
Caméra Couleur HR
2048 x 1598 px
Caméra Couleur HR
2048 x 1590 px
Caméra Couleur HR
2048 x 1590 px
Optiques
Objectif Télé-centrique - Autofocus
Objectif zoom manuel ou motorisé (version CN)
Objectif Télé-centrique – Zoom motorisé – Autofocus
Grossissement
20x à 350 x
Zoom 6.5:1 – 37x à 194x ou Zoom 12:1 – 25x à 220x
Zoom 6.5:1 – 37x à 194x ou Zoom 12:1 – 25x à 220x
Eclairage
Eclairages programmables par diodes
Eclairages épiscopique et diascopique
Eclairages programmables par diodes
Eclairages épiscopique, diascopique et axial
Eclairages programmables par diodes
Eclairages épiscopique, diascopique et axial
Précision
7 μm
2 μm + ( L / 100 )
( 2.4 + 0.4 L / 100 ) μm – ( 2.7 + 0.4 L / 100 ) μm
Résolution
ColourMap 1 μm
Règles Heidenhain 0.5 μm
Règle Renishaw 0.5 μm
Equipement informatique
PC en rack industriel.
Ecran 19’’ + clavier et souris
Pc en rack 19’’
2 écrans LCD 19’’ + clavier, souris et joystick
PC en rack industriel
2 écrans 19’’ + clavier, souris et joystick
Logiciel
Fusion 2D sous Windows 10 pro 64 bits
Fusion 3D Mk4 sous Windows 10 pro 64 bits
Fusion 3D Mk4 sous Windows 10 pro 64 bits

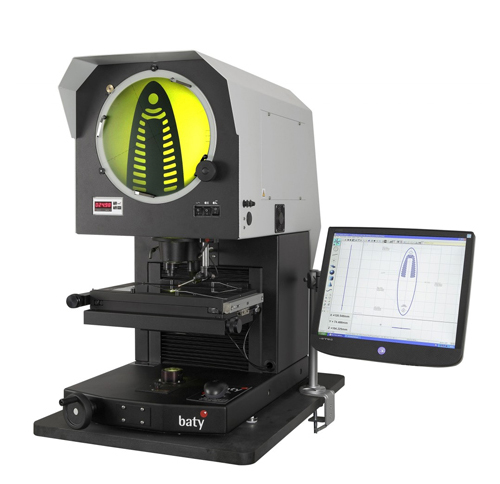

Découvrez notre sélection de machines de mesure et de projecteurs de profils
Baty & Aberlink : le duo gagnant de la mesure de précision
Nous commercialisons depuis 2007 les machines et accessoires des 2 références en matière de métrologie de précision ABERLINK et BATY.

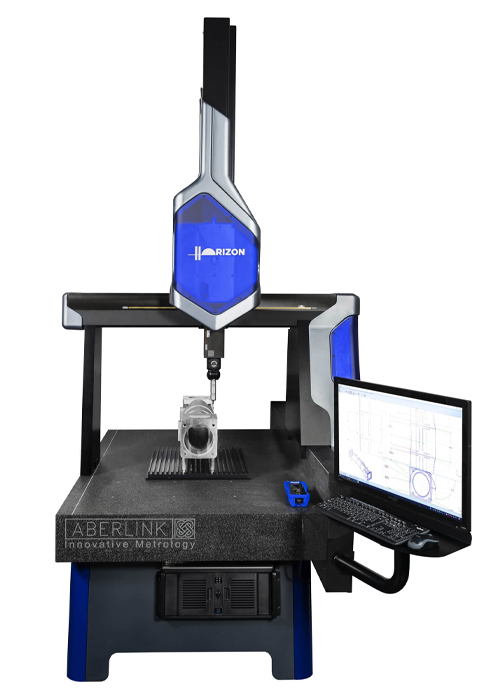

Découvrez nos projecteurs de profil, machines de mesure 3D contact ou machines de mesure vidéo.
Accessoires
Le meilleur des accessoires de métrologie : palpeurs, têtes de mesure, joysticks, systèmes de fixation et caméras
Logiciel
Le logiciel Aberlink 3D Mk4, qui fonctionne sur l’ensemble de nos machines tridimensionnelles, est reconnu pour sa simplicité d’utilisation
