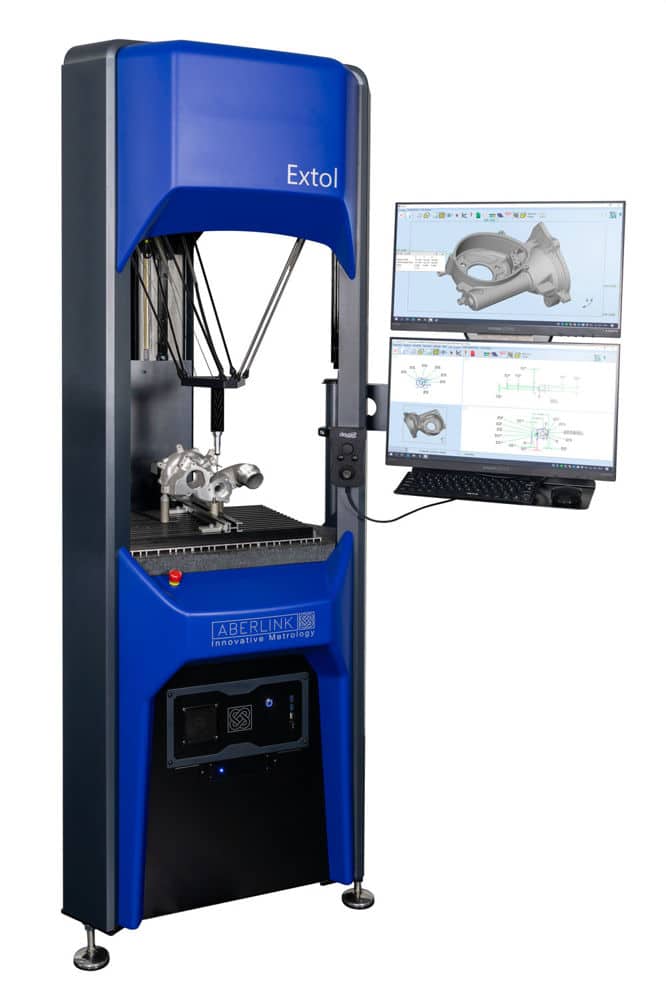

Machine de mesure 3D EXTOL
La MMT qui mesure directement en atelier, sans air, avec une précision de 2,6 μm et des vitesses de mesure record.
L’assurance d’une métrologie rapide, robuste et abordable, au plus près de la production.
Ce duo de machines tridimensionnelles polyvalentes et automatiques sont destinées au contrôle en atelier.
Elles améliorent de manière significative et immédiate votre productivité.
Mesurez là ou ça compte
Extol CN, conçue pour les environnements hostiles
Constituée par un duo de machines tridimensionnelles polyvalentes et automatiques, la Extol CN améliore significativement votre productivité et de manière immédiate.
Destinée au contrôle en atelier, elle est facile à déplacer. Contrairement aux MMT à portique sur coussins d’air, l’EXTOL CN fonctionne sans patins à air et sans salle climatisée. Vous mesurez là où se fabrique la pièce, avec une précision de 2,6 μm, et des résultats compensés à 20 °C grâce à 5 capteurs de température.
– Conçue pour les environnements non climatisés
– Coûts & contraintes réduits
– Résultats fiables sur des variations thermiques
– Compacte & mobile : se déplace selon la production
Pourquoi choisir EXTOL CN ?
Gain de productivité : mesures au poste → moins d’allers-retours en salle de métrologie, décisions plus rapides.
Réduction des coûts d’infrastructure : pas d’air, pas de climatisation dédiée, installation simplifiée (une prise électrique suffit).
Qualité maîtrisée en continu : contrôle 24/7, au plus près des machines-outils.
Vitesse & fluidité : mécanisme Delta → vitesses 500 mm/s & accélérations 750 mm/s².
Fiabilité & répétabilité : roulements scellés à recirculation, entraînement par courroie sans jeu, anti-faux déclenchements (longs stylets).
Évolutivité : module de numérisation SP25M (option) pour accélérer les inspections complexes.
Machine de mesure EXTOL, la précision à chaque étape de fabrication
Des technologies qui font la différence

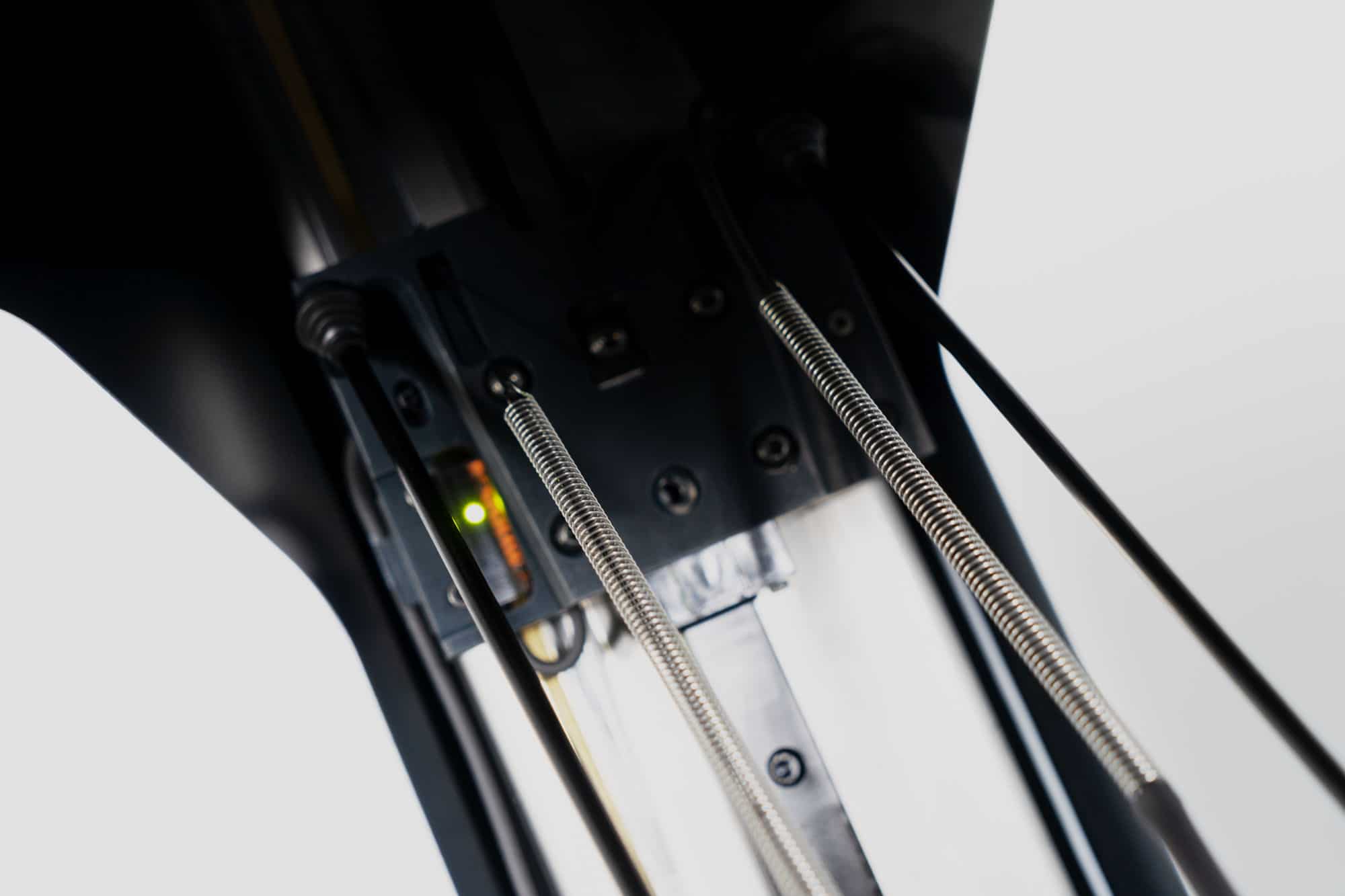

Mécanisme Delta : mouvement reproductible, grande vitesse, forte accélération.
Précision : 2,6 μm directement en atelier.
Capteurs de température (x5) : surveillance machine + ambiance, compensation à 20 °C, alertes si variation trop rapide.
Entraînement par courroie direct : pas de boîte de vitesses, pas de jeu.
Roulements scellés : immunité à la contamination, robustesse prouvée en environnement atelier.
Sonde tactile Renishaw TP200B : jauge de contrainte longue durée, sans lobe, compatible longs stylets.
Balayage SP25M (option) : bascule sans effort entre balayage et palpage.
Aberlink 3D : correction auto du décalage d’outil, prêt pour processus automatisés.
L'avis des équipes Baty France
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Les engagements et garanties Baty France pour votre EXTOL
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
Caractéristiques | EXTOL 370 - 520
Capacité de mesure
XY Diamètre 370 mm – 520 mm
Z 270 mm – 300 mm
Résolution
Règles Renishaw 0.1 μm
Précision
(2.6 + L / 250) μm
Guidages
Rails de guidage linéaires
Déplacements
CN
Vitesse
500 mm / seconde
Accélération
750 mm / seconde
Air
Non
Table
Granite
Charge maxi
200 Kg
Type de palpeur
Renishaw TP20, TP 200, SP25
Logiciel
ABERLINK 3D Mk4
Equipement informatique
PC en rack industriel 19″
Ecran LCD 22″
Windows 10 pro 64 bits
clavier, souris, joystick
Documentation technique
Remplissez le formulaire ci-dessous et recevez votre documentation par mail sous 24 heures
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Boostez votre EXtol avec nos accessoires
Le meilleur des accessoires de métrologie :
– palpeurs
– têtes de mesure
– joysticks
– systèmes de fixation et caméras
Une solution simple et puissante
Logiciel Aberlink 3D Mk4
Son interface entièrement graphique permet aux utilisateurs de visualiser sous forme de dessins les cercles, droites, rayons, plans et autres entités palpées.
– Correction auto du décalage d’outil
– Automatisation des séquences d’inspection
– Rapports, tolérances, export vers MES/QA (selon configuration)
– Interface intuitive → appropriation rapide des équipes atelier
