Logiciel de mesure tridimensionnelle
Contrôle qualité et précision industrielle
Découvrez notre logiciel ABERLINK 3D Mk4 de mesure tridimensionnelle conçus pour optimiser vos processus de contrôle et garantir une précision maximale. Intuitifs, rapides et compatibles avec vos équipements, ils sont la solution idéale pour améliorer la productivité et la traçabilité.
Aberlink
Qu’est-ce qu’un logiciel de mesure tridimensionnelle ?
Un logiciel de mesure tridimensionnelle (MMT) permet de contrôler et analyser les dimensions d’une pièce en 2D ou 3D. Il pilote les axes motorisés, les têtes de mesure et les systèmes optiques pour garantir des mesures précises et conformes aux tolérances.
Le logiciel ABERLINK 3D Mk4 a été développé pour équiper toute notre gamme BATY et ABERLINK.
Il assure le contrôle métrologique et le pilotage en automatique des axes motorisés X. Y. Z, des têtes de mesure orientable RENISHAW, des objectifs zoom et des éclairages.

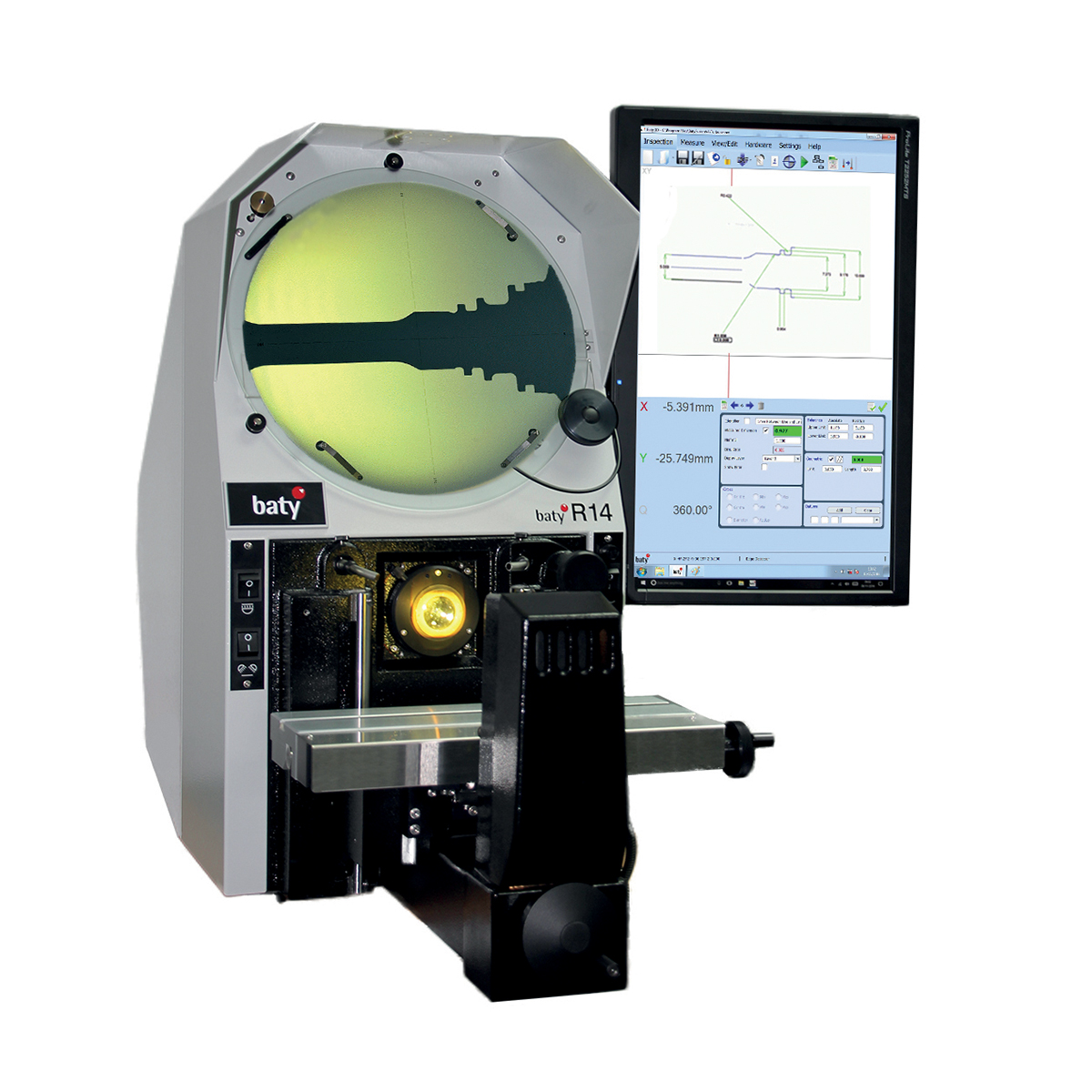

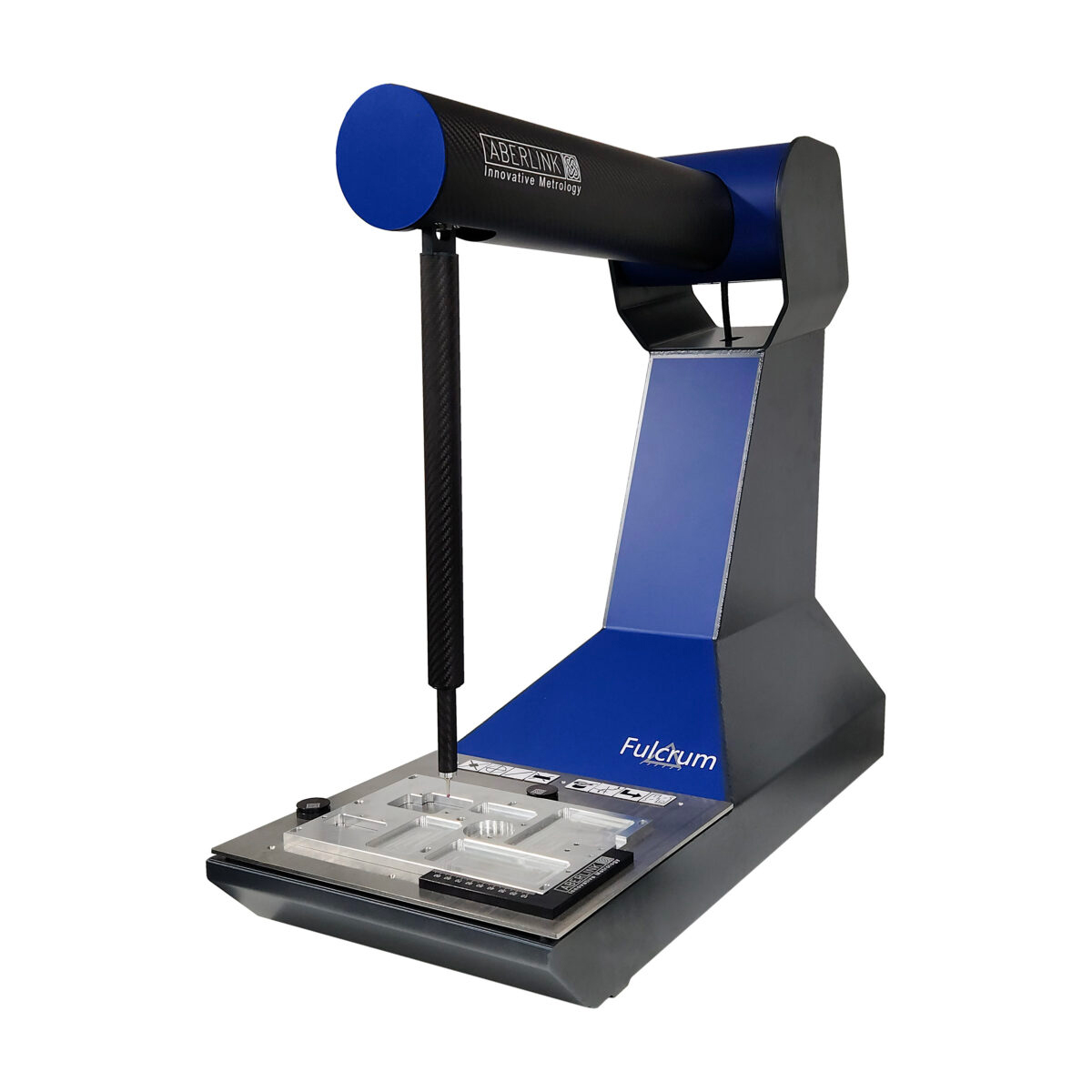

En versions 2D ou 3D il équipe aussi bien les projecteurs de profils que les machines tridimensionnelles vidéo / palpeur et bras de mesure.
Aberlink 3D Mk4 : logiciel de mesure le plus intuitif
Le logiciel le plus intuitif du marché pour vos machines BATY et ABERLINK.
Il est simple et donc accessible à tous les opérateurs sans formation poussée : développé par nos ingénieurs, il est à ce jour le plus intuitif et donc le plus facile à utiliser sur le marché de la MMT.

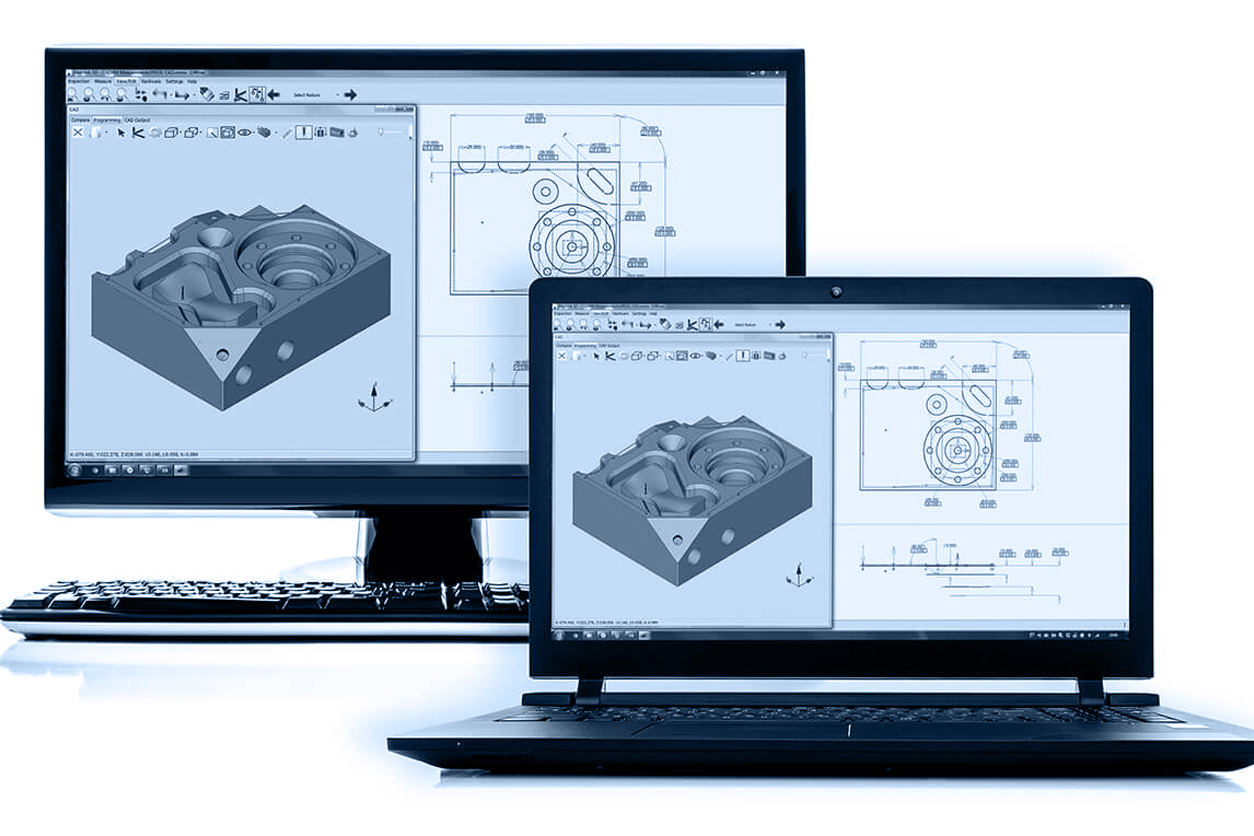

Son interface entièrement graphique permet aux utilisateurs de visualiser sous forme de dessins les cercles, droites, rayons, plans et autres entités palpées.
Trois vues XY, XZ et YZ sont dessinées sur l’écran machine. Chaque cote mesurée peut être tolérancée et s’affichera en vert ou en rouge selon qu’elle soit bonne ou hors tolérance.
Aberlink 3D Mk4 : logiciel de mesure le plus intuitif
Très ergonomique le logiciel ABERLINK 3D Mk4 permet le contrôle unitaire, mais surtout la mesure en série.
Il permet de créer un programme de mesure par apprentissage sur la pièce usinée ou en virtuel à partir de son fichier 3D STEP ou IGES.
Cette dernière utilisation est idéale dans le cas où le donneur d’ordre ne fournit plus de plans 2D cotés.
Cette option permet aussi de préparer en amont le contrôle, avant même de fabriquer la pièce.
Comparaison surfacique CAD
Notre logiciel peut piloter le scanning d’une pièce par palpage en continu, via la tète de mesure Renishaw SP25.
Cette option est adaptée au contrôle surfacique.
On peut vérifier par rapport à la forme nominale du plan 3D STEP ou IGES les déviations d’un nuage de points palpés sur la pièce usinée.
Rapport et exportation de mesures
Le logiciel ABERLINK Mk4, une fois les mesures effectuées, sauvegarde l’ensemble des résultats au format Excel.
Un rapport sous forme de tableau peut être visualisé, enregistré et imprimé.
Cet enregistrement permet la traçabilité de toutes les mesures effectuées sur un lot de pièces.
Module SPC suivi statistique
Le logiciel ABERLINK 3D Mk4 est livré en standard avec son module statistique permettant le suivi SPC de l’ensemble des données de mesure enregistrées lors de l’exécution des programmes de contrôle.
Il calcule moyenne, maxi, mini, écart type, cpk, cp et autres valeurs.
Ces résultats sont enregistrés directement au format Excel, sous forme de tableaux et de schémas graphiques.
Mesure par caméra
Le logiciel ABERLINK 3D Mk4 gère la mesure sans contact par caméra.
Il intègre des outils de détection automatique, dont la forme et la position peuvent être contrôlées par l’opérateur.
Les algorithmes de traitement d’image trouvent automatiquement les contours de l’entité et en restitue le dessin et les valeurs.
La caméra est aussi utilisée pour effectuer des mesures en Z par autofocus. Cette fonction fait des machines BATY et ABERLINK de véritables machines à mesurer tridimensionnelles sans contact.
Mesure par caméra
Le logiciel ABERLINK 3D Mk4 gère la mesure sans contact par caméra.
Il intègre des outils de détection automatique, dont la forme et la position peuvent être contrôlées par l’opérateur.
Les algorithmes de traitement d’image trouvent automatiquement les contours de l’entité et en restitue le dessin et les valeurs.
La caméra est aussi utilisée pour effectuer des mesures en Z par autofocus. Cette fonction fait des machines BATY et ABERLINK de véritables machines à mesurer tridimensionnelles sans contact.
Conformément à la réglementation RGPD, vos données ne seront jamais transmises à des tiers ni utilisées dans d’autre cadre que celui de nos échanges concernant les services proposés par Baty France
Foire aux questions
En versions 2D ou 3D, le logiciel ABERLINK 3D Mk4 équipe aussi bien les projecteurs de profils que les machines tridimensionnelles vidéo / palpeur et bras de mesure.
Un logiciel de mesure 3D est un outil utilisé en métrologie pour contrôler, analyser et piloter une Machine à Mesurer Tridimensionnelle (MMT), un projecteur de profil, une machine vidéo ou un bras de mesure.
Il permet notamment :
- d’effectuer des mesures 2D et 3D (cercles, plans, droites, rayons, surfaces…) grâce à une interface graphique ;
- de traiter des données de palpage ou de vision (caméra, capteurs optiques) ;
- de comparer les mesures à un modèle CAO (STEP/IGES) et afficher les déviations ;
- de générer des rapports de contrôle, statistiques ou export Excel.
En bref : c’est le cerveau logiciel qui transforme les points mesurés en informations géométriques interprétables et exploitables.
Aberlink 3D Mk4 est présenté comme le plus intuitif du marché, accessible sans formation poussée.
- Conçu « par des ingénieurs pour des ingénieurs » avec un seul objectif : faciliter la mesure.
- Interface 100% graphique permettant de visualiser directement les entités mesurées (cercles, droites, plans…).
- Contrôle des axes motorisés X‑Y‑Z, têtes orientables Renishaw, objectifs zoom, éclairages…
- Le logiciel détecte automatiquement si une caractéristique est plane, circulaire ou linéaire rien qu’en prenant les points.
- Construction automatique de la géométrie à l’écran, en 3 vues (XY, XZ, YZ)
- Programmation offline à partir de fichiers STEP ou IGES.
- Programmation par apprentissage sur la pièce réelle.
- Compatible scanning continu via tête Renishaw SP25 pour comparaison surfacique
- Rapports graphiques ou tabulaires avec valeurs nominales, tolérances, écarts, CP/CPK…
- Export direct Excel, très utile pour la traçabilité.
