Caméra CCD à éclairage UV

Camera Deva pour MMT ABERLINK

Mesure sans contact sur MMT

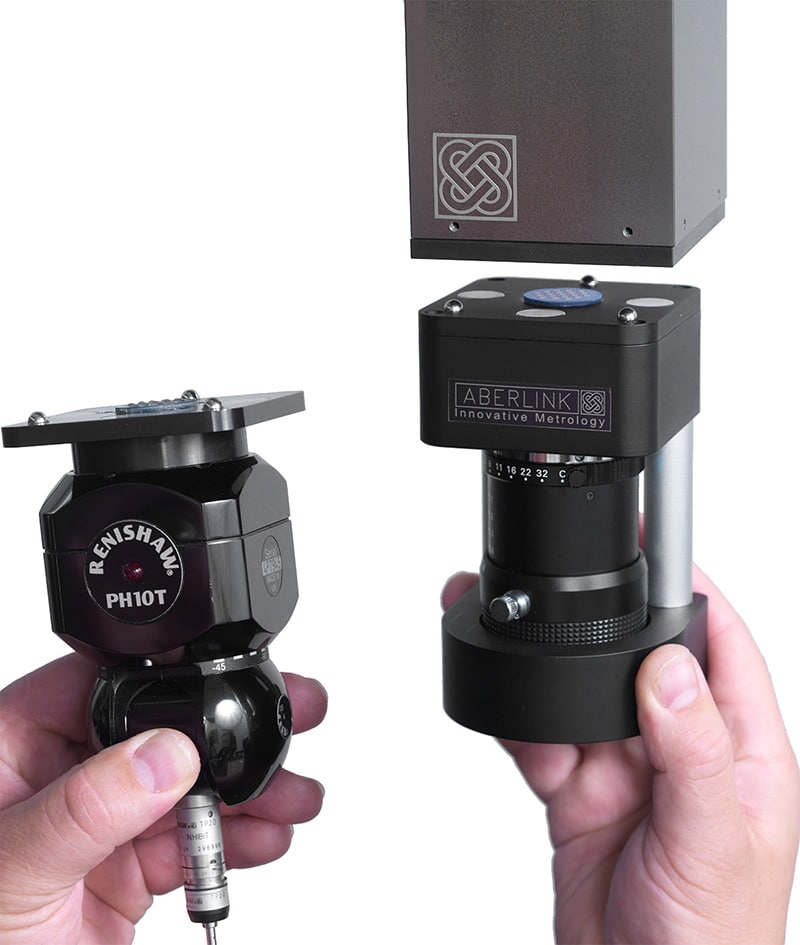

Le système de caméra d’Aberlink offre la possibilité de mesure sans contact sur n’importe quel MMT Aberlink. Un design innovant de joint cinématique magnétique permet à la tête de mesure et à la caméra d’être échangées en quelques secondes. Cela signifie que les composants peuvent être inspectés à l’aide des technologies de déclenchement tactile et de contrôle visuel sur la même machine.

La caméra intègre un objectif télécentrique qui donne une image sans distorsion sur le moniteur. Il contient également un anneau lumineux entièrement programmable de 16 LED contenant des LED blanches et UV en alternance. Les LED blanches fournissent un éclairage de surface de manière normale tandis que les LED UV apportent une solution élégante au problème de rétroéclairage sur une MMT – le composant à mesurer est placé sur une plaque réfléchissant les rayons UV et servant de rétroéclairage.

Principales caractéristiques

  • Permutation entre palpeur et caméra en quelques secondes
  • Utiliser la technologie contact et vision dans le même programme
  • Détection des contours de haute précision pour l’inspection des caractéristiques
  • Mesure du filetage – pas min / max / moyen, angles gauche / droit, diamètre effectif
  • Zoom numérique entièrement programmable (pas besoin de changer d’objectif)
  • Eclairage directionnels et arrière pour l’inspection de profil et de surface
  • L’objectif télécentrique mesure avec précision même lorsque la fonction est floue

Caméra avec bloc d'éclairage

Solution de rétro-éclairage

La lumière collimatée CMM permet l’éclairage par rétro-éclairage de composants 3D ou tournés lorsqu’elle est utilisée avec le système de caméra CMM. Lors de l’utilisation de la lumière collimatée pour rétro-éclairer des composants, une silhouette claire et nette, similaire à l’utilisation d’un projecteur de profil, est produite. Une lampe collimatée à une seule LED présente une conception compacte et légère, parfaite pour la gamme de MMT Axiom. Elle est entièrement programmable et contrôlable dans le logiciel de vision Aberlink.

Principales caractéristiques

  • Champ de vision de 120 mm de diamètre
  • Design compact et léger
  • Entièrement contrôlable via le logiciel de vision Aberlink 3D
  • Verre supérieur facile à remplacer

Vous pouvez retrouver le logiciel de mesure, les têtes de mesure,  et les systèmes de fixation associés à ce produit.
