Bras de mesure FULCRUM
Contrôler vos pièces à chaque étape du processus de fabrication.

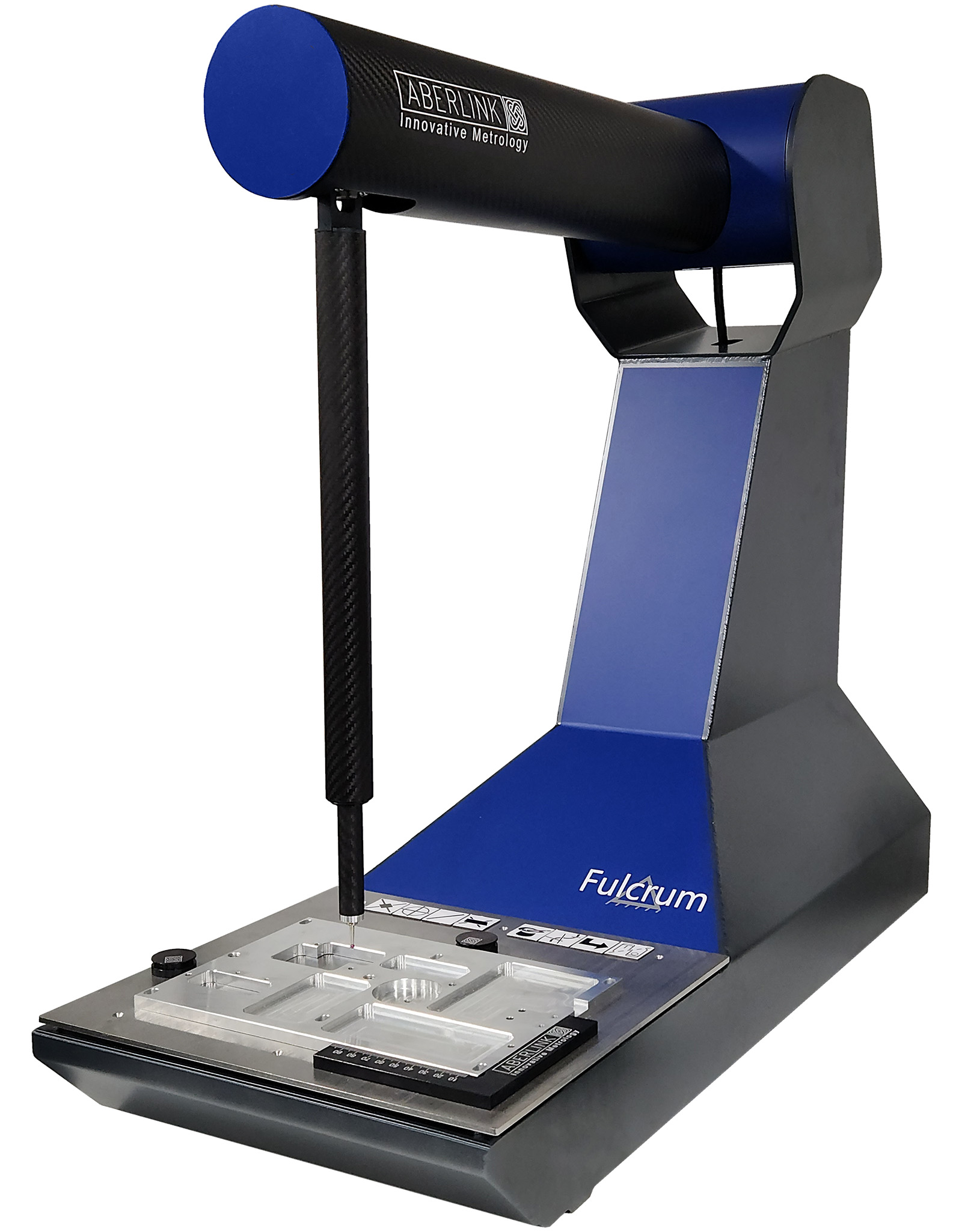

La Fulcrum est une MMT manuelle révolutionnaire, en utilisant trois axes rotatifs, comme sur un bras de mesure, Aberlink a créé une machine compacte et portable, mais avec une grande précision de mesure, lui permettant d’être utilisée là où elle est nécessaire, dans l’atelier près de vos machines-outils.
la MMT la plus simple et intuitive pour vos contrôles dimensionnels
Conçue pour optimiser le contrôle, son interface utilisateur très simple a été développée pour le logiciel de mesure Aberlink, le rendant encore plus facile à utiliser que sur une MMT manuelle, tout en conservant toutes les fonctionnalités. Après avoir numérisé manuellement la pièce, les caractéristiques critiques sont automatiquement reconnues et les dimensions automatiquement affichées.
Un logiciel intuitif et une conception innovante signifient que vous mesurerez vos pièces en quelques minutes après la mise en marche du bras de mesure Fulcrum, même sans expérience d’utilisation préalable. Il deviendra rapidement l’outil de choix pour les contrôles ponctuels, qu’il s’agisse de vérifier la première inspection, le contrôle de la qualité des petits lots ou le réglage des machines CNC. Le Fulcrum est la MMT la plus facile à apprendre et à utiliser.
Instruments de mesure des Machines de Mesure Tridimensionnelles, les bras de mesure 3D, aussi appelés bras articulés permettent de contrôler la qualité, inspecter et vérifier les pièces de petite à grande taille.
Les bras articulés enregistrent la position 3D d’une sonde dans l’espace puis envoient les résultats à un logiciel PC, dont le plus performant est le logiciel ABERLINK.
Le Bras de mesure FULCRUM, la précision à chaque étape de fabrication
Pour répondre à vos attentes et vos besoins, BATY FRANCE a sélectionné le bras de mesure FULCRUM, qui permet un contrôle précis juste à côté de votre machine – outil. Une véritable révolution dans le domaine de la Machine de Mesure Tridimensionnelle manuelle.
Comme sur un bras de mesure, la Fulcrum utilise trois axes rotatifs, s’inspirant du bras humain en copiant directement chacun de ces axes.
Le logiciel de mesure 3D ABERLINK MK4 connaît les dimensions exactes de chaque segment et l’angle précis qu’ils forment les uns par rapport aux autres. C’est ce qui permet le très haut niveau de précision donné par la Fulcrum.
Grâce à l’exactitude de ces informations, le logiciel connaît la position exacte de la bille de palpage. Cette dernière est placée exactement comme un doigt au bout du bras et peut alors calculer la position tridimensionnelle de chaque point palpé.
Afin d’optimiser le contrôle, l’interface utilisateur de la Fulcrum a été développée exclusivement pour le logiciel de mesure Aberlink. Il est donc extrêmement simple de l’utiliser, parfois davantage qu’une Machine de Mesure manuelle. Malgré sa simplicité d’utilisation, l’interface conserve néanmoins des fonctionnalités identiques. Après avoir numérisé manuellement la pièce, les caractéristiques critiques sont automatiquement reconnues et les dimensions automatiquement affichées.
Seules quelques minutes sont nécessaires pour mesurer vos pièces après la mise en marche du bras de mesure Fulcrum, même sans expérience d’utilisation préalable.
Cette innovation dans la conception associée à son logiciel intuitif font du bras de mesure FULCRUM une MMT simple d’utilisation.
Le bras de mesure FULCRUM devient votre allié numéro un pour les contrôles ponctuels :
Vérification de la première inspection
Contrôle de la qualité des petits lots
Réglage des machines CNC.
Le bras de mesure FULCRUM est très apprécié de l’industrie aéronautique qui peut alors mesurer de grandes pièces et/ou complexes (par translation de repère).
Il est également conseillé pour contrôler par comparaison ou pour mesurer des pièces aux larges tolérances dimensionnelles.
Contrôle à une seule main et fixation sans effort, le Bras de mesure FULCRUM a tout pour séduire.
Son utilisation apporte de nombreux bénéfices : mobilité importante (possibilité de mesurer des pièces de grande taille), possibilité de scanner la surface d’une pièce avec le laser, grande portabilité (le bras de Mesure 3D est en effet très compact) et grande polyvalence.
Contrôle à une main
Les boutons souples magnétiques vous permettent de passer rapidement d’une fonctionnalité à l’autre sans utiliser la souris. Ils peuvent être placés n’importe où sur la surface de mesure. Vous pouvez également programmer ces boutons pour exécuter n’importe quelle fonction dans le logiciel Aberlink Mk4.

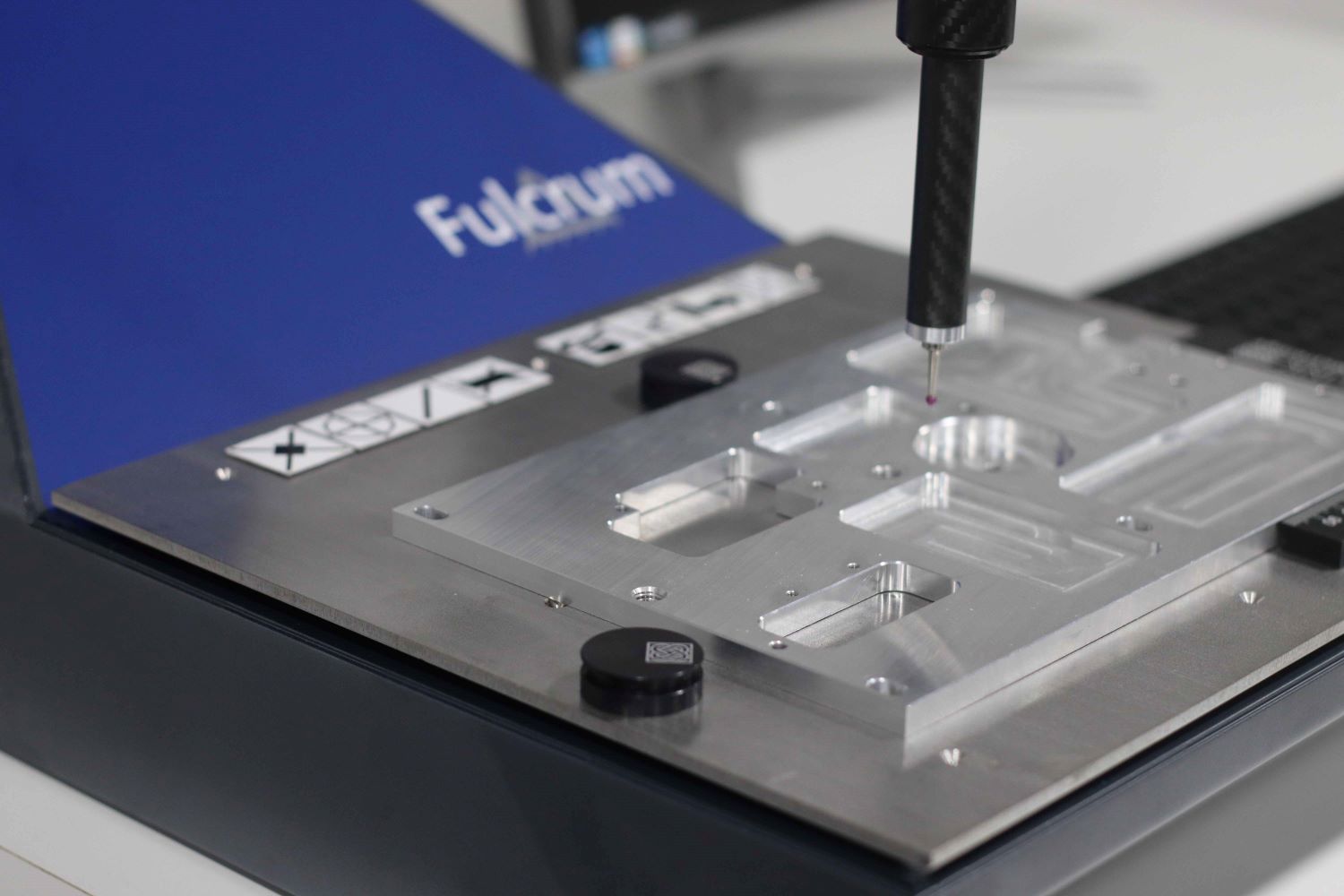

Fixation sans effort
Les gabarits de fixation magnétiques vous permettent de fixer rapidement votre pièce, en vous assurant que tous les points sont pris avec précision.
Réponses à vos questions
La Fulcrum est une MMT manuelle qui utilise trois axes rotatifs, comme sur un bras de mesure.
Le bras de mesure 3D s’inspire du bras humain en copiant directement chacun de ses axes de rotation.
Le logiciel de mesure 3D ABERLINK MK4 connaît les dimensions exactes de chaque segment et l’angle précis qu’ils forment les uns par rapport aux autres.
La Fulcrum permet ainsi une très grande précision dans les mesures.
Grâce à l’exactitude de ces informations, le logiciel connaît la position exacte de la bille de palpage. Cette dernière est placée exactement comme un doigt au bout du bras et peut alors calculer la position tridimensionnelle de chaque point palpé.
Qu’il s’agisse de vérifier la première inspection, le contrôle de la qualité des petits lots ou le réglage des machines CNC, le bras de mesure Fulcrum devient votre allié numéro un pour les contrôles ponctuels.
Le bras de mesure Fulcrum est également indiqué pour la mesure de grandes pièces et/ou complexes (par translation de repère). C’est l’une des raisons pour laquelle l’industrie aéronautique apprécie particulièrement cet instrument de mesure tridimensionnelle.
Enfin, le bras de mesure est recommandé pour les contrôles par comparaison ou pour a mesure de pièces aux larges tolérances dimensionnelles.
Un Bras de Mesure 3D présente plusieurs avantages.
- C’est le système de mesure le plus transportable sur le marché : cette grande mobilité vous permet de mesurer des pièces de grande dimension, qui ne pourraient autrement pas être placées sur une MMT classique à portique.
- Possibilité de scanner la surface d’une pièce pour la comparer à son modèle numérique CAO (grâce à son laser).
- Cette machine créée par Aberlink est compacte et portable, ce qui vous permet de l’utiliser là où elle est nécessaire, dans l’atelier, près de vos machines-outils.
- Le bras 3D est bien plus polyvalent que les anciennes méthodes d’inspection, réalisées à l’aide de gabarits équipés de comparateurs dont le zéro avait été effectué sur une pièce type. Ces gabarits devaient en effet être changés à chaque changement de production.
La grande force du bras de Mesure 3D réside avant tout dans sa mobilité.
Il présente toutefois certaines limites.
Ccontrairement aux MMT, le bras 3D ne peut pas être automatisé. Il reste donc un moyen de mesure manuel.
De même, la somme des erreurs de chacun des codeurs fait du bras de mesure articulé 3D un moyen de mesure moins précis. En effet, un codeur lisant la position du bras équipe chacun des axes de rotation du bras de mesure (entre 6 et 7 axes de rotation au total).
Enfin, le facteur humain a une grande influence sur la qualité et la précision de la mesure car c’est l’opérateur lui-même qui palpe manuellement la surface pièce.
Depuis 2007, BATY France commercialise les machines et accessoires les plus performants en matière de métrologie de précision ABERLINK et BATY. Demandez conseil à nos experts pour le choix de vos bras de mesure 3D.
Les engagements et garanties Baty France pour votre Fulcrum
2 jours de formation
pour 3 auditeurs
Assistance
téléphonique
12 mois de garantie
pièces / Main d’oeuvre
Mise à jour gratuite
du logiciel
Installation et vérification sur site
Caractéristiques du bras de mesure Fulcrum
*Deplacement de l’axe (mm)
Y 280 mm
Z 150 mm
Taille hors tout (mm)
X 280 mm
Y 280 mm
Z 150 mm
Mouvement
Manuel
Convient à
Atelier/Salle de contrôle
Précision volumétrique
5.0µm
Résolution d’échelle
1,15 μ rad
**Plage de température optimale
18 – 22°C
Plage de température opérationnelle
5 – 45°C
Besoin d’air ?
Non
Logiciel de mesure
Aberlink 3D Mk4
Type de palpeur
Renishaw TP20 ou TP 200
Logiciel
ABERLINK 3D Mk4
